Koła Modułowe klasa 9

Koła zębate modułowe z zębami prostymi (Piasty, Tarcze, Hartowane)

• Koła Zębate Modułowe Proste M1–M8 | Z Piastą i Bez

• Szeroki wybór modułowych kół zębatych z zębami prostymi (od M1 do M8). Warianty z piastą, tarcze oraz wersje z zębami hartowanymi.

Niezawodność i uniwersalność: Modułowe koła zębate o zębach prostych

Modułowe koła zębate o zębach prostych to podstawowe i najbardziej rozpowszechnione elementy wykonawcze w mechanicznych układach przeniesienia napędu. Służą do przekazywania momentu obrotowego i ruchu obrotowego pomiędzy wałami równoległymi lub – w połączeniu z prostą listwą zębatą – do zamiany ruchu obrotowego na ruch liniowy. Wszystkie oferowane produkty są wytwarzane w ścisłej zgodności z normami wymiarowymi DIN 867 oraz DIN 3962/3963, co gwarantuje pełną zamienność i idealne dopasowanie do standardowych elementów napędowych.

Standardowy kąt przyporu wynoszący 20$20^\circ$ oraz ewolwentowy zarys zęba zapewniają równomierną i stabilną pracę przekładni. Zęby proste nie generują sił poosiowych (osiowych) na wałach, co znacząco upraszcza konstrukcję obudowy przekładni, obniża koszty łożyskowania i wydłuża żywotność całego węzła dynamicznego.

Wykonania materiałowe i warianty konstrukcyjne

Dla zapewnienia optymalnego dopasowania do wymagań konkretnej aplikacji przemysłowej, koła zębate proste oferowane są w kilku podstawowych wykonaniach:

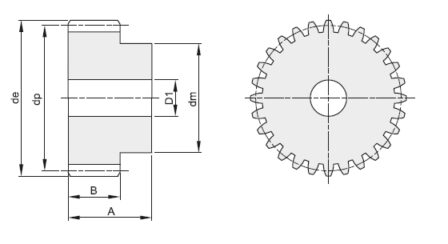

• Koła zębate z piastą (Typ 1): Posiadają fabrycznie wykonaną piastę, która umożliwia łatwy rozwierak pod żądany średnicę wału, wykonanie rowka wpustowego (wg DIN 6885) lub montaż za pomocą bezluzowych tulei rozprężno-zaciskowych.

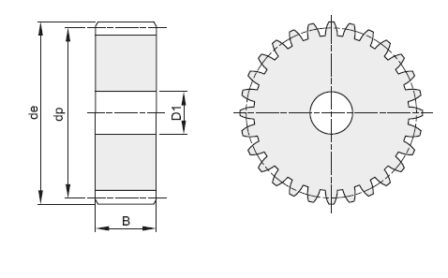

• Koła zębate tarczowe / bez piasty (Typ 0): Konstrukcja w formie płaskiej tarczy, idealna do zastosowań o ograniczonej przestrzeni osiowej lub do montażu bezpośrednio na kołnierzach i wałach stopniowanych.

• Koła zębate z zębami hartowanymi indukcyjnie: Warianty poddane dodatkowej obróbce cieplnej wieńca zębatego (twardość strefy roboczej zębów wynosi 45–55 HRC lub do 58 HRC w wersjach szlifowanych). Hartowanie drastycznie zwiększa odporność na zużycie ścierne i uszkodzenia zmęczeniowe (pitting).

• Materiały wykonania: Standardowo koła wykonywane są ze stali konstrukcyjnej i stopowej (np. C45 / C45E, 16MnCr5), a także z żeliwa, stali nierdzewnej (AISI 304 / 316) oraz tworzyw konstrukcyjnych (np. POM / Poliamid) do aplikacji lekkich i cichobieżnych.

Przegląd zastosowań w przemyśle i automatyce

Modułowe koła proste znajdują zastosowanie niemal w każdej gałęzi przemysłu maszynowego:

• Przekładnie liniowe z listwą zębatą: napędy bramowe obrabiarek CNC, wycinarek plazmowych, laserowych i routerów stolarskich,

• Maszyny przemysłowe i rolnicze: podajniki, przenośniki taśmowe, rolkowe i łańcuchowe, mieszalniki oraz prasy,

• Mechanizmy regulacyjne i podnośniki: bramy przemysłowe, windy towarowe, mechanizmy podnoszenia i pozycjonowania ładunków,

• Automatyka i robotyka: reduktory obrotów, stoły podziałowe oraz osie pomocnicze w liniach montażowych.

Kluczowe zalety stosowania prostych kół zębatych

• Brak sił poosiowych: Brak obciążeń wzdłużnej osi wału przekłada się na prostszy dobór łożysk (np. zwykłe łożyska kulkowe zamiast stożkowych) i niższą masę przekładni.

• Wysoka sprawność mechaniczna: Prosta geometria zazębienia i ewolwentowy profil zapewniają minimalne straty energii na tarcie.

• Łatwość montażu i osiowania: Wymagają mniej skomplikowanej regulacji osiowej w porównaniu do kół o zębach skośnych czy stożkowych.

• Szeroka dostępność i ekonomia: Standaryzacja modułowa (M1–M8) pozwala na szybki dobór zamienników i redukcję kosztów eksploatacji.
