Koła Zębate Stożkowe Typ A | Norma UNI 6588
Koła stożkowe Typ A z zębami prostymi. Poznaj zalety cichej pracy przekładni.

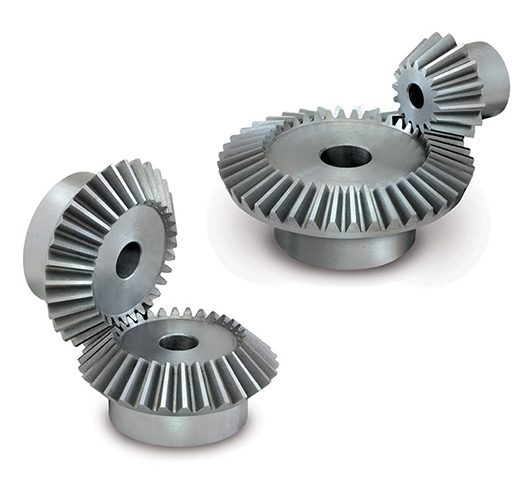

Koła zębate stożkowe typu A to zaawansowane elementy przekładni kątowych, których kluczową cechą wyróżniającą jest prosta linia zębów, tania produkcja, klasyczne maszyny.
Norma UNI 6588 (typ A) opiera się na tradycyjnych włoskich i europejskich wytycznych, stawiając na standardową geometrię kół o prostszym profilu oraz tolerancjach pasujących do konwencjonalnych zastosowań, co jednak skutkuje słabszą wytrzymałością konstrukcji; ze względu na to typ A jest często tańszy w produkcji i znajduje zastosowanie w klasycznych, prostych przekładniach przemysłowych działających na niskich prędkościach, maszynach rolniczych (takich jak kosiarki czy glebogryzarki), maszynach do obróbki drewna oraz urządzeniach typu wciągarki ręczne.
Czym różni się koło stożkowe typu A od typu B? Różnica polega wyłącznie na geometrii zębów i normie wykonania. Typ A wykonywany według normy UNI 6588. Typ B to tradycyjne koła o zębach prostych wykonywane w systemie Gleasona.
| Moduł | Ratio | Z | Kod | De | Dp | H | F | d | D | V | L | Lm | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

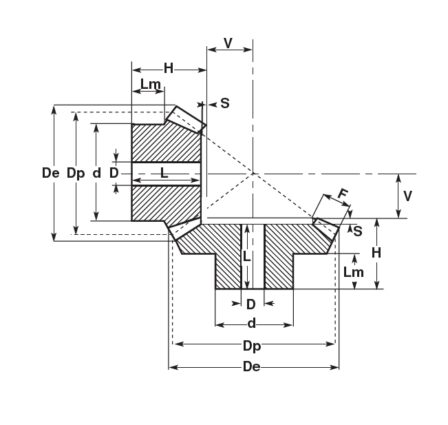

| 1,5 | 1:1 | 16 | C27A161 | 26.1 | 24.0 | 18.9 | 6 | 20.3 | 8 | 7.1 | 16.9 | 12.0 | 2.0 |
| 1,5 | 1:1 | 20 | C27A201 | 32.1 | 30.0 | 20.0 | 10 | 22.0 | 10 | 7.4 | 18.0 | 8.5 | 2.0 |
| 1,5 | 1:1 | 22 | C27A221 | 35.1 | 33.0 | 20.0 | 10 | 25.0 | 10 | 8.8 | 18.0 | 8.3 | 2.0 |
| 1,5 | 1:1 | 25 | C27A251 | 39.6 | 37.5 | 23.0 | 10 | 28.0 | 10 | 11.1 | 21.0 | 12.0 | 2.0 |
| 1,5 | 1:1 | 30 | C27A301 | 47.1 | 45.0 | 25.0 | 12 | 30.0 | 12 | 13.4 | 22.5 | 12.0 | 2.5 |
| 2 | 1:1 | 16 | C28A161 | 34.8 | 32.0 | 23.5 | 8 | 25.3 | 10 | 9.5 | 20.5 | 14.0 | 3.0 |
| 2 | 1:1 | 20 | C28A201 | 42.8 | 40.0 | 25.0 | 12 | 32.0 | 10 | 10.8 | 22.0 | 12.0 | 3.0 |
| 2 | 1:1 | 22 | C28A221 | 46.8 | 44.0 | 25.0 | 12 | 36.0 | 10 | 12.7 | 22.0 | 11.7 | 3.0 |
| 2 | 1:1 | 25 | C28A251 | 52.8 | 50.0 | 28.0 | 14 | 40.0 | 12 | 14.3 | 25.0 | 12.3 | 3.0 |
| 2 | 1:1 | 30 | C28A301 | 62.8 | 60.0 | 30.0 | 16 | 50.0 | 12 | 17.8 | 27.0 | 12.8 | 3.0 |
| 2,5 | 1:1 | 16 | C29A161 | 43.5 | 40.0 | 28.1 | 10 | 30.3 | 12 | 11.9 | 24.6 | 15.0 | 3.5 |
| 2,5 | 1:1 | 20 | C29A201 | 53.5 | 50.0 | 30.5 | 12 | 40.0 | 12 | 15.4 | 27.0 | 16.0 | 3.5 |
| 2,5 | 1:1 | 22 | C29A221 | 58.5 | 55.0 | 30.5 | 12 | 45.0 | 12 | 17.8 | 27.0 | 15.9 | 3.5 |
| 2,5 | 1:1 | 25 | C29A251 | 66.0 | 62.5 | 33.5 | 15 | 50.0 | 15 | 19.5 | 30.0 | 16.0 | 3.5 |
| 2,5 | 1:1 | 30 | C29A301 | 78.5 | 75.0 | 35.5 | 18 | 55.0 | 15 | 23.6 | 32.0 | 16.0 | 3.5 |
| 3 | 1:1 | 16 | C30A161 | 52.2 | 48.0 | 31.7 | 12 | 40.3 | 15 | 14.3 | 27.7 | 18.0 | 4.0 |
| 3 | 1:1 | 20 | C30A201 | 64.2 | 60.0 | 35.0 | 18 | 45.0 | 15 | 16.0 | 31.0 | 13.6 | 4.0 |
| 3 | 1:1 | 22 | C30A221 | 70.2 | 66.0 | 35.0 | 18 | 50.0 | 15 | 19.0 | 31.0 | 13.0 | 4.0 |
| 3 | 1:1 | 25 | C30A251 | 79.2 | 75.0 | 38.0 | 20 | 55.0 | 15 | 22.0 | 34.0 | 16.0 | 4.0 |
| 3 | 1:1 | 30 | C30A301 | 94.2 | 90.0 | 40.0 | 22 | 60.0 | 20 | 28.0 | 36.0 | 17.0 | 4.0 |
| 3,5 | 1:1 | 16 | C35A161 | 60.9 | 56.0 | 36.4 | 14 | 45.3 | 15 | 16.6 | 31.9 | 20.0 | 4.5 |
| 3,5 | 1:1 | 20 | C35A201 | 74.9 | 70.0 | 40.5 | 22 | 55.0 | 15 | 18.1 | 36.0 | 17.0 | 4.5 |
| 3,5 | 1:1 | 22 | C35A221 | 81.9 | 77.0 | 40.5 | 22 | 60.0 | 15 | 21.5 | 36.0 | 18.0 | 4.5 |
| 3,5 | 1:1 | 25 | C35A251 | 92.4 | 87.5 | 43.5 | 26 | 65.0 | 20 | 24.0 | 39.0 | 18.0 | 4.5 |
| 3,5 | 1:1 | 30 | C35A301 | 109.9 | 105.0 | 48.0 | 30 | 70.0 | 20 | 30.0 | 43.5 | 19.0 | 4.5 |
| 4 | 1:1 | 16 | C31A161 | 69.6 | 64.0 | 44.3 | 15 | 50.3 | 15 | 19.7 | 39.3 | 25.0 | 5.0 |
| 4 | 1:1 | 20 | C31A201 | 85.6 | 80.0 | 43.0 | 25 | 60.0 | 18 | 20.7 | 38.0 | 18.0 | 5.0 |
| 4 | 1:1 | 22 | C31A221 | 93.6 | 88.0 | 43.0 | 25 | 65.0 | 18 | 24.7 | 38.0 | 18.0 | 5.0 |
| 4 | 1:1 | 25 | C31A251 | 105.6 | 100.0 | 45.0 | 28 | 70.0 | 20 | 28.5 | 40.0 | 18.0 | 5.0 |
| 4 | 1:1 | 30 | C31A301 | 125.6 | 120.0 | 48.0 | 32 | 80.0 | 25 | 35.7 | 43.0 | 16.0 | 5.0 |
| 4,5 | 1:1 | 16 | C45A161 | 78.3 | 72.0 | 46.3 | 18 | 55.3 | 18 | 21.7 | 40.3 | 25.0 | 6.0 |
| 4,5 | 1:1 | 20 | C45A201 | 96.3 | 90.0 | 48.0 | 28 | 65.0 | 20 | 23.4 | 42.0 | 18.0 | 6.0 |
| 4,5 | 1:1 | 22 | C45A221 | 105.3 | 99.0 | 48.0 | 28 | 70.0 | 20 | 27.8 | 42.0 | 18.0 | 6.0 |
| 4,5 | 1:1 | 25 | C45A251 | 118.8 | 112.5 | 50.0 | 32 | 75.0 | 20 | 31.8 | 44.0 | 18.0 | 6.0 |
| 4,5 | 1:1 | 30 | C45A301 | 141.3 | 135.0 | 53.0 | 35 | 90.0 | 25 | 40.8 | 47.0 | 17.0 | 6.0 |
| 5 | 1:1 | 16 | C32A161 | 87.0 | 80.0 | 48.9 | 18 | 60.3 | 20 | 25.1 | 42.4 | 24.2 | 6.5 |
| 5 | 1:1 | 20 | C32A201 | 107.1 | 100.0 | 50.5 | 30 | 70.0 | 20 | 26.9 | 44.0 | 18.5 | 6.5 |
| 5 | 1:1 | 22 | C32A221 | 117.1 | 110.0 | 50.5 | 30 | 80.0 | 20 | 31.7 | 44.0 | 18.5 | 6.5 |
| 5 | 1:1 | 25 | C32A251 | 132.1 | 125.0 | 53.5 | 34 | 90.0 | 20 | 36.4 | 47.0 | 18.0 | 6.5 |
| 5 | 1:1 | 30 | C32A301 | 157.1 | 150.0 | 56.5 | 38 | 110.0 | 30 | 46.0 | 50.0 | 18.0 | 6.5 |

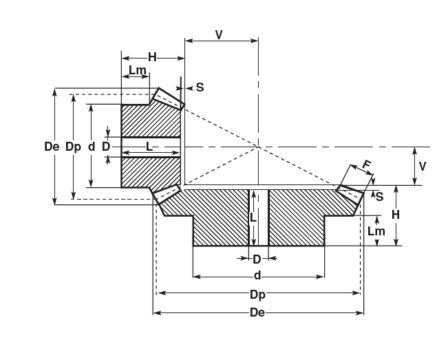

| 1,5 | 1:2 | 16 | C27A322 | 26.7 | 24.0 | 19.5 | 8 | 21.0 | 10 | 16.3 | 18.0 | 11.3 | 1.5 |
| 1,5 | 1:2 | 32 | C27A322 | 49.3 | 48.0 | 20.0 | 8 | 32.0 | 12 | 7.5 | 17.0 | 10.0 | 3.0 |
| 2 | 1:2 | 16 | C28A322 | 35.6 | 32.0 | 23.0 | 10 | 26.0 | 10 | 22.4 | 21.0 | 12.2 | 2.0 |
| 2 | 1:2 | 32 | C28A322 | 65.8 | 64.0 | 25.0 | 10 | 40.0 | 12 | 10.2 | 21.0 | 10.0 | 4.0 |
| 2,5 | 1:2 | 16 | C29A322 | 44.4 | 40.0 | 27.5 | 12 | 34.0 | 12 | 28.4 | 25.0 | 14.4 | 2.5 |
| 2,5 | 1:2 | 32 | C29A322 | 82.2 | 80.0 | 26.0 | 12 | 50.0 | 15 | 13.1 | 20.0 | 10.0 | 6.0 |
| 3 | 1:2 | 16 | C30A322 | 53.4 | 48.0 | 28.0 | 15 | 40.0 | 15 | 33.6 | 25.0 | 11.6 | 3.0 |
| 3 | 1:2 | 32 | C30A322 | 98.7 | 96.0 | 30.0 | 15 | 60.0 | 15 | 15.3 | 24.0 | 10.0 | 6.0 |
| 3,5 | 1:2 | 16 | C35A322 | 62.3 | 56.0 | 33.5 | 18 | 48.0 | 15 | 38.8 | 30.0 | 14.4 | 3.5 |
| 3,5 | 1:2 | 32 | C35A322 | 115.1 | 112.0 | 31.0 | 18 | 70.0 | 20 | 17.8 | 24.0 | 10.0 | 7.0 |
| 4 | 1:2 | 16 | C31A322 | 71.1 | 64.0 | 36.0 | 20 | 50.0 | 20 | 44.8 | 32.0 | 13.4 | 4.0 |
| 4 | 1:2 | 32 | C31A322 | 131.6 | 128.0 | 32.0 | 20 | 80.0 | 20 | 20.4 | 24.0 | 10.0 | 8.0 |
| 4,5 | 1:2 | 16 | C45A322 | 80.1 | 72.0 | 39.5 | 22 | 60.0 | 20 | 51.0 | 35.0 | 15.4 | 4.5 |
| 4,5 | 1:2 | 32 | C45A322 | 148.0 | 144.0 | 36.0 | 22 | 90.0 | 25 | 23.2 | 27.0 | 10.0 | 9.0 |
| 5 | 1:2 | 16 | C32A322 | 88.9 | 80.0 | 50.0 | 25 | 60.0 | 20 | 56.1 | 45.0 | 21.1 | 5.0 |
| 5 | 1:2 | 32 | C32A322 | 164.5 | 160.0 | 38.0 | 25 | 100.0 | 25 | 25.5 | 28.0 | 10.0 | 10.0 |

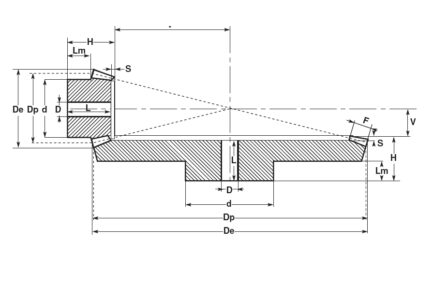

| 1,5 | 1:3 | 16 | C27A483 | 26.9 | 24.0 | 24.0 | 12 | 20.0 | 10 | 24.3 | 23.0 | 12.0 | 1.0 |
| 1,5 | 1:3 | 48 | C27A483 | 72.9 | 72.0 | 20.0 | 12 | 50.0 | 15 | 7.3 | 17.0 | 10.0 | 3.0 |
| 2 | 1:3 | 16 | C28A483 | 35.8 | 32.0 | 28.5 | 15 | 26.0 | 12 | 33.3 | 27.0 | 12.4 | 1.5 |
| 2 | 1:3 | 48 | C28A483 | 97.3 | 96.0 | 23.0 | 15 | 60.0 | 15 | 9.9 | 19.0 | 10.0 | 4.0 |
| 2,5 | 1:3 | 16 | C29A483 | 44.7 | 40.0 | 32.0 | 18 | 32.0 | 12 | 42.4 | 30.0 | 13.0 | 2.0 |
| 2,5 | 1:3 | 48 | C29A483 | 121.6 | 120.0 | 26.0 | 18 | 70.0 | 20 | 13.2 | 21.0 | 10.0 | 5.0 |
| 3 | 1:3 | 16 | C30A483 | 53.7 | 48.0 | 32.0 | 18 | 40.0 | 15 | 54.3 | 30.0 | 12.1 | 2.0 |
| 3 | 1:3 | 48 | C30A483 | 145.9 | 144.0 | 29.0 | 18 | 80.0 | 20 | 16.2 | 23.0 | 10.0 | 6.0 |
| 3,5 | 1:3 | 16 | C35A483 | 62.6 | 56.0 | 38.0 | 22 | 48.0 | 15 | 62.3 | 35.5 | 15.0 | 2.5 |
| 3,5 | 1:3 | 48 | C35A483 | 170.2 | 168.0 | 31.0 | 22 | 90.0 | 20 | 18.5 | 24.0 | 10.0 | 7.0 |
| 4 | 1:3 | 16 | C31A483 | 71.6 | 64.0 | 41.5 | 25 | 55.0 | 20 | 71.2 | 38.5 | 15.2 | 3.0 |
| 4 | 1:3 | 48 | C31A483 | 194.5 | 192.0 | 33.0 | 25 | 100.0 | 22 | 21.2 | 25.0 | 10.0 | 8.0 |
| 4,5 | 1:3 | 16 | C45A483 | 80.6 | 72.0 | 53.0 | 28 | 60.0 | 20 | 80.3 | 50.0 | 23.4 | 3.0 |
| 4,5 | 1:3 | 48 | C45A483 | 218.6 | 216.0 | 49.0 | 28 | 100.0 | 25 | 23.9 | 40.0 | 18.0 | 9.0 |
| 5 | 1:3 | 16 | C32A483 | 89.5 | 80.0 | 60.0 | 35 | 60.0 | 20 | 85.6 | 57.0 | 22.5 | 3.0 |
| 5 | 1:3 | 48 | C32A483 | 243.1 | 240.0 | 50.0 | 35 | 150.0 | 28 | 25.5 | 40.0 | 20.0 | 10.0 |

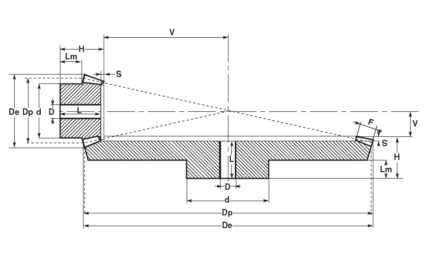

| 1,5 | 1:4 | 16 | C27A644 | 26.9 | 24.0 | 25.0 | 12 | 18.0 | 10 | 36.0 | 24.0 | 12.2 | 1.0 |
| 1,5 | 1:4 | 64 | C27A644 | 96.7 | 96.0 | 22.0 | 12 | 70.0 | 15 | 8.5 | 19.0 | 10.0 | 3.0 |
| 2 | 1:4 | 16 | C28A644 | 35.9 | 32.0 | 24.0 | 15 | 25.0 | 12 | 49.1 | 23.0 | 8.2 | 1.0 |
| 2 | 1:4 | 64 | C28A644 | 129.0 | 128.0 | 24.0 | 15 | 80.0 | 20 | 10.8 | 20.0 | 10.0 | 4.0 |
| 2,5 | 1:4 | 16 | C29A644 | 44.9 | 40.0 | 30.5 | 18 | 30.0 | 15 | 62.0 | 29.0 | 11.7 | 1.5 |
| 2,5 | 1:4 | 64 | C29A644 | 161.2 | 160.0 | 29.0 | 18 | 90.0 | 20 | 13.8 | 24.0 | 10.0 | 5.0 |
| 3 | 1:4 | 16 | C30A644 | 53.8 | 48.0 | 34.0 | 22 | 40.0 | 15 | 74.1 | 32.0 | 11.0 | 2.0 |
| 3 | 1:4 | 64 | C30A644 | 193.5 | 192.0 | 30.0 | 22 | 100.0 | 20 | 16.4 | 24.0 | 10.0 | 6.0 |
| 3,5 | 1:4 | 16 | C35A644 | 62.8 | 56.0 | 45.0 | 25 | 48.0 | 15 | 87.1 | 43.0 | 19.1 | 2.0 |
| 3,5 | 1:4 | 64 | C35A644 | 225.7 | 224.0 | 50.0 | 25 | 100.0 | 25 | 19.3 | 43.0 | 22.0 | 7.0 |
| 4 | 1:4 | 16 | C31A644 | 71.7 | 64.0 | 50.0 | 30 | 50.0 | 20 | 98.2 | 48.0 | 18.5 | 2.0 |
| 4 | 1:4 | 64 | C31A644 | 257.9 | 256.0 | 50.0 | 30 | 120.0 | 28 | 21.7 | 42.0 | 20.0 | 8.0 |
| 4,5 | 1:4 | 16 | C45A644 | 80.7 | 72.0 | 53.0 | 32 | 55.0 | 20 | 112.1 | 50.5 | 19.0 | 2.5 |
| 4,5 | 1:4 | 64 | C45A644 | 290.1 | 288.0 | 53.0 | 32 | 130.0 | 30 | 24.8 | 44.0 | 23.0 | 9.0 |
| 5 | 1:4 | 16 | C32A644 | 89.7 | 80.0 | 58.0 | 35 | 60.0 | 20 | 125.1 | 55.5 | 20.6 | 2.5 |
| 5 | 1:4 | 64 | C32A644 | 322.4 | 320.0 | 58.0 | 35 | 150.0 | 30 | 27.7 | 48.0 | 25.0 | 2.5 |
