KOŁA ZĘBATE STOŻKOWE TYP B (System Gleason)

Koła zębate stożkowe Typ B – Zęby proste (system Gleason)

Koła Zębate Stożkowe Typ B | Zęby Proste
Klasyczne koła stożkowe Typ B z zębami prostymi wg systemu Gleason. Tradycyjne i sprawdzone rozwiązanie do przekładni kątowych.

Koła zębate stożkowe Typ B: Klasyczna niezawodność i precyzyjne wykonanie

Koła zębate stożkowe typu B to tradycyjne komponenty napędowe produkowane zgodnie z Systemem Gleason. Cechą charakterystyczną tego typu jest prosta linia zębów i precyzyjne wykonanie. Zęby w kołach typu B zbiegają się w jednym, centralnym punkcie geometrycznym stożka, bez żadnych modyfikacji łukowych.

Koła typu B stanowią sprawdzony standard w klasycznej budowie maszyn. Są idealnym wyborem do przekładni kątowych pracujących przy niskich i średnich prędkościach obrotowych, gdzie priorytetem jest prosta konstrukcja oraz ekonomia rozwiązania. Pod względem wymiarów zewnętrznych, szerokości wieńca czy gabarytów piasty, typ B odpowiada dokładnie wymiarom typu A – różni je jedynie prostoliniowy profil nacięcia zębów oraz precyzją wykonania.

Koła stożkowe Typ B - Specyfikacja

Przesuń palcem w prawo, aby zobaczyć więcej informacji.

Moduł :

Ratio :

Z :

Kod :

De :

Dp :

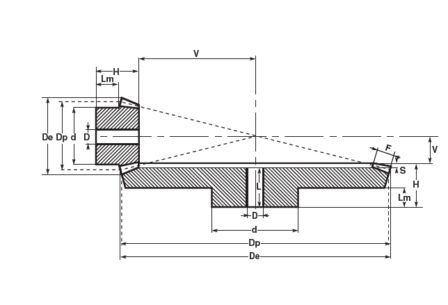

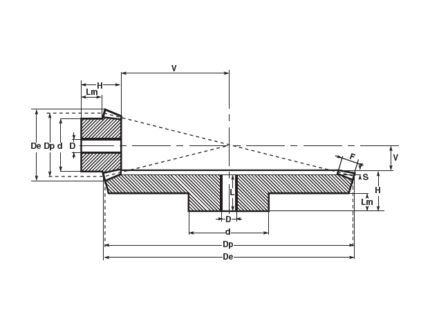

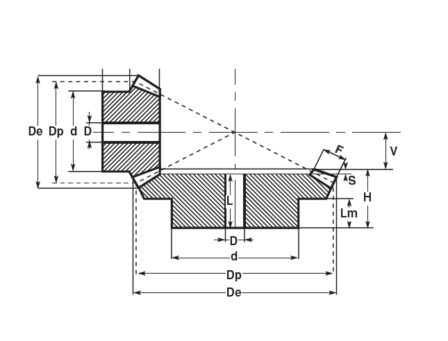

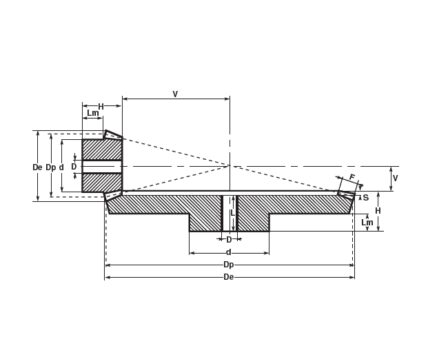

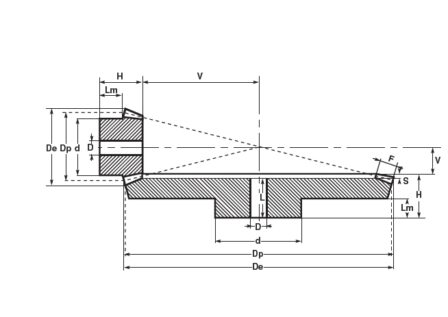

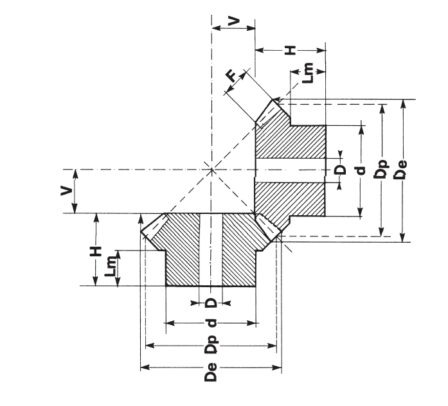

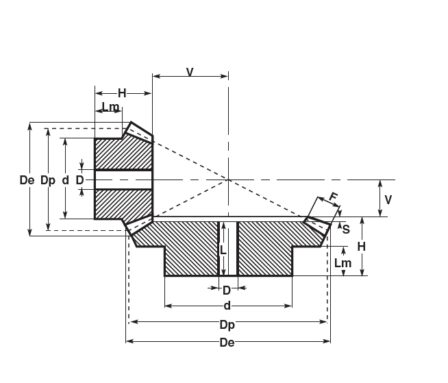

Moduł	Ratio	Z	Kod	De	Dp	H	F	d	D	V	L	Lm	S
1.0	1:1	16	C26B161	17.4	16.0	11.2	4.0	13.3	4	4.8	-	6.5	-
1.0	1:1	19	C26B191	20.4	19.0	11.8	4.0	15.3	4	6.2	-	6.5	-
1.0	1:1	22	C26B221	23.4	22.0	12.8	4.7	16.3	5	7.2	-	6.5	-
1.0	1:1	26	C26B261	27.4	26.0	13.3	5.5	20.3	5	8.7	-	7.0	-
1.0	1:1	30	C26B301	31.4	30.0	16.0	6.4	20.3	5	10.0	-	8.0	-
15.0	1:1	16	C27B161	26.1	24.0	18.9	6.0	20.3	8	7.1	-	12.0	-
15.0	1:1	19	C27B191	30.6	28.5	21.3	7.0	20.3	8	8.7	-	12.0	-
15.0	1:1	22	C27B221	35.1	33.0	22.5	7.5	25.3	8	10.5	-	12.0	-
15.0	1:1	26	C27B261	41.1	39.0	23.2	8.5	28.3	8	12.8	-	12.0	-
15.0	1:1	30	C27B301	47.1	45.0	27.2	10.0	30.3	12	14.8	-	12.0	-
2.0	1:1	16	C28B161	34.8	32.0	23.5	8.0	25.3	8	9.5	-	14.0	-
2.0	1:1	19	C28B191	40.8	38.0	24.2	9.0	25.3	8	11.8	-	12.0	-
2.0	1:1	22	C28B221	46.8	44.0	27.9	10.0	30.3	12	14.1	-	14.0	-
2.0	1:1	26	C28B261	54.8	52.0	31.4	12.0	35.3	12	16.6	-	14.0	-
2.0	1:1	30	C28B301	62.8	60.0	34.1	13.0	40.3	14	19.9	-	17.0	-
25.0	1:1	16	C29B161	43.5	40.0	28.1	10.0	30.3	12	11.9	-	15.0	-
25.0	1:1	19	C29B191	51.0	47.5	27.1	11.0	35.3	12	14.9	-	13.0	-
25.0	1:1	22	C29B221	58.5	55.0	30.1	12.0	45.3	16	17.9	-	16.0	-
25.0	1:1	26	C29B261	68.5	65.0	33.2	15.0	45.3	16	20.8	-	16.0	-
25.0	1:1	30	C29B301	78.5	75.0	39.0	16.0	50.3	16	25.0	-	20.0	-
3.0	1:1	16	C30B161	52.5	48.0	31.7	12.0	40.3	12	14.3	-	18.0	-
3.0	1:1	19	C30B191	61.2	57.0	36.0	13.0	40.3	14	18.0	-	17.0	-
3.0	1:1	22	C30B221	70.2	66.0	36.9	15.0	50.3	16	21.1	-	17.0	-
3.0	1:1	26	C30B261	82.2	78.0	38.4	17.0	50.3	16	25.6	-	18.0	-
3.0	1:1	30	C30B301	94.2	90.0	43.8	19.0	60.3	20	30.2	-	22.0	-
35.0	1:1	16	C35B161	60.9	56.0	36.4	14.0	45.3	16	16.6	-	20.0	-
35.0	1:1	19	C35B191	71.5	66.5	37.8	15.0	50.3	18	21.0	-	19.0	-
35.0	1:1	22	C35B221	81.9	77.0	39.1	17.0	55.3	20	24.9	-	18.0	-
35.0	1:1	26	C35B261	96.0	91.0	43.4	20.0	62.3	20	29.7	-	20.0	-
35.0	1:1	30	C35B301	110.0	105.0	47.1	23.0	70.3	20	34.9	-	22.0	-
4.0	1:1	16	C31B161	69.7	64.0	44.3	15.0	50.3	16	19.7	-	25.0	-
4.0	1:1	19	C31B191	81.7	76.0	44.4	18.0	55.3	20	23.6	-	22.0	-
4.0	1:1	22	C31B221	93.7	88.0	45.9	20.0	60.3	20	28.1	-	22.0	-
4.0	1:1	26	C31B261	109.7	104.0	48.0	23.0	70.3	20	34.0	-	22.0	-
4.0	1:1	30	C31B301	125.7	120.0	54.2	26.0	80.3	25	39.8	-	25.0	-
45.0	1:1	16	C45B161	78.4	72.0	46.3	17.5	55.3	20	21.7	-	25.0	-
45.0	1:1	19	C45B191	91.8	85.5	49.0	20.0	62.3	20	26.6	-	25.0	-
45.0	1:1	22	C45B221	105.3	99.0	50.1	22.0	70.3	20	31.9	-	25.0	-
45.0	1:1	26	C45B261	123.0	117.0	54.7	25.0	75.3	20	38.6	-	26.0	-
45.0	1:1	30	C45B301	141.4	135.0	60.0	29.0	80.3	25	45.0	-	28.0	-
5.0	1:1	16	C32B161	87.1	80.0	48.9	18.0	60.3	20	25.1	-	25.0	-
5.0	1:1	19	C32B191	102.1	95.0	52.2	22.0	60.3	20	29.8	-	25.0	-
5.0	1:1	22	C32B221	117.1	110.0	58.2	24.0	80.3	25	35.8	-	30.0	-
5.0	1:1	26	C32B261	137.1	130.0	62.7	29.0	80.3	25	42.3	-	30.0	-
5.0	1:1	30	C32B301	157.1	150.0	68.9	32.0	80.3	30	50.1	-	35.0	-
1.0	1:2	15	C26B300	17.4	15.0	11.9	5.0	13.3	4	10.1	-	6.5	-
1.0	1:2	30	C26B300	30.6	30.0	15.1	5.0	20.3	5	4.9	13.7	9.0	1.4
15.0	1:2	15	C27B300	26.1	22.5	21.1	9.0	19.3	8	13.9	-	11.9	-
15.0	1:2	30	C27B300	45.9	45.0	25.2	9.0	32.3	8	6.8	23	16.0	2.2
2.0	1:2	15	C28B300	34.8	30.0	26.0	11.5	25.3	8	19.0	-	14.1	-
2.0	1:2	30	C28B300	61.2	60.0	29.8	11.5	40.3	14	9.2	26.8	18.0	3
25.0	1:2	15	C29B300	43.5	37.5	31.8	15.0	32.3	12	23.2	-	16.2	-
25.0	1:2	30	C29B300	76.5	75.0	33.7	15.0	45.3	16	11.3	30	20.0	3.7
3.0	1:2	15	C30B300	52.2	45.0	37.3	17.0	40.3	12	28.7	-	19.9	-
3.0	1:2	30	C30B300	91.8	90.0	42.1	17.0	55.3	16	13.9	38	25.0	4.1
35.0	1:2	15	C35B300	60.9	52.5	46.1	20.5	45.3	16	32.9	-	24.7	-
35.0	1:2	30	C35B300	107.1	105.0	45.0	20.5	60.3	20	16.0	40	25.0	5
4.0	1:2	15	C31B300	69.6	60.0	48.6	22.5	50.3	20	38.4	-	24.6	-
4.0	1:2	30	C31B300	122.3	120.0	57.3	22.5	80.3	25	18.7	51.9	35.0	5.4
45.0	1:2	15	C45B300	78.3	67.5	51.4	26.0	60.3	20	42.6	-	24.7	-
45.0	1:2	30	C45B300	137.6	135.0	60.3	26.0	80.3	30	20.7	54.3	35.0	6
5.0	1:2	15	C32B300	87.0	75.0	57.6	30.0	60.3	25	46.4	-	25.3	-
5.0	1:2	30	C32B300	152.9	150.0	62.5	30.0	80.3	30	22.5	56	35.0	6.5
1.0	1:3	15	C26B450	17.7	15.0	16.6	7.1	13.3	4	15.4	-	9.2	-
1.0	1:3	45	C26B450	45.3	45.0	17.1	7.1	25.3	8	4.9	15.2	10.0	1.9
15.0	1:3	15	C27B450	26.5	22.5	22.6	10.5	19.3	8	23.4	-	11.7	-
15.0	1:3	45	C27B450	68.1	67.5	29.6	10.5	45.3	14	7.4	27.2	20.0	2.4
2.0	1:3	15	C28B450	35.4	30.0	28.9	14.0	25.3	8	31.1	-	14.2	-
2.0	1:3	45	C28B450	90.8	90.0	32.1	14.0	45.3	16	9.9	28.4	20.0	3.7
25.0	1:3	15	C29B450	44.1	37.5	34.6	18.0	32.3	12	38.4	-	15.9	-
25.0	1:3	45	C29B450	113.4	112.5	39.7	18.0	60.3	20	12.3	35.3	25.0	4.4
3.0	1:3	15	C30B450	53.0	45.0	41.3	21.0	40.3	16	46.7	-	19.7	-
3.0	1:3	45	C30B450	136.1	135.0	47.2	21.0	60.3	25	14.8	42	30.0	5.2
35.0	1:3	15	C35B450	61.9	52.5	49.6	23.5	45.3	20	55.4	-	25.0	-
35.0	1:3	45	C35B450	158.8	157.5	54.4	23.5	80.3	25	17.6	48.6	35.0	5.8
4.0	1:3	15	C31B450	70.7	60.0	54.3	27.5	50.3	20	62.7	-	25.4	-
4.0	1:3	45	C31B450	181.5	180.0	57.0	27.5	80.3	30	20.0	50.5	35.0	6.5
45.0	1:3	15	C45B450	79.5	67.5	55.2	28.5	55.3	25	72.8	-	24.8	-
45.0	1:3	45	C45B450	204.2	202.5	63.9	28.5	90.3	30	23.1	57	40.0	6.9
5.0	1:3	15	C32B450	88.4	75.0	65.3	33.0	60.3	25	79.7	-	30.0	-
5.0	1:3	45	C32B450	226.9	225.0	66.7	33.0	90.3	30	25.3	59.2	40.0	7.5
1.0	1:4	15	C26B600	17.8	15.0	17.2	9.3	13.3	4	20.8	-	7.7	-
1.0	1:4	60	C26B600	60.3	60.0	17.1	9.3	30.3	8	4.9	15.2	10.0	1.9
15.0	1:4	15	C27B600	26.7	22.5	23.0	11.0	20.3	8	34.0	-	11.7	-
15.0	1:4	60	C27B600	90.4	90.0	34.0	11.0	50.3	16	8.0	31.2	25.0	2.8
2.0	1:4	15	C28B600	35.6	30.0	31.0	16.0	25.3	8	44.0	-	14.4	-
2.0	1:4	60	C28B600	120.6	120.0	37.6	16.0	60.3	16	10.4	34.2	25.0	3.4
25.0	1:4	15	C29B600	44.5	37.5	38.1	19.0	32.3	14	55.9	-	18.4	-
25.0	1:4	60	C29B600	150.7	150.0	44.8	19.0	60.3	20	13.2	40	30.0	4.8
3.0	1:4	15	C30B600	53.3	45.0	48.1	23.0	40.3	16	66.9	-	24.5	-
3.0	1:4	60	C30B600	180.8	180.0	53.2	23.0	80.3	25	15.8	48.2	35.0	5
35.0	1:4	15	C35B600	62.2	52.5	52.1	26.0	45.3	20	78.9	-	25.1	-
35.0	1:4	60	C35B600	211.0	210.0	60.4	26.0	90.3	30	18.6	54.4	40.0	6
4.0	1:4	15	C31B600	71.1	60.0	55.1	30.0	50.3	20	89.9	-	23.0	-
4.0	1:4	60	C31B600	241.1	240.0	60.8	30.0	90.3	30	21.2	53	40.0	7.8
45.0	1:4	15	C45B600	80.0	67.5	57.0	32.0	52.3	20	102.9	-	23.0	-
45.0	1:4	60	C45B600	271.2	270.0	62.0	32.0	90.3	30	24.3	53.5	40.0	8.5
5.0	1:4	15	C32B600	88.8	75.0	62.0	34.0	55.3	20	115.7	-	25.0	-
5.0	1:4	60	C32B600	301.3	300.0	65.0	34.0	90.3	30	27.0	55	40.0	10
1.0	1:1,5	16	C26B240	18.1	16.0	12.0	4.3	13.3	4	8.0	-	7.0	-
1.0	1:1,5	24	C26B240	24.8	24.0	14.8	4.3	20.3	5	5.2	13.3	9.3	1.5
15.0	1:1,5	16	C27B240	27.1	24.0	20.3	8.0	20.3	8	10.7	-	11.8	-
15.0	1:1,5	24	C27B240	37.2	36.0	24.9	8.0	28.3	8	7.1	22.7	16.0	2.2
2.0	1:1,5	16	C28B240	36.2	32.0	25.2	10.0	25.3	8	14.8	-	13.8	-
2.0	1:1,5	24	C28B240	49.7	48.0	27.2	10.0	32.3	8	9.8	24.7	16.0	2.5
25.0	1:1,5	16	C29B240	45.2	40.0	30.8	13.0	32.3	12	18.2	-	16.4	-
25.0	1:1,5	24	C29B240	62.1	60.0	34.0	13.0	45.3	16	12.0	30.8	20.0	3.2
3.0	1:1,5	16	C30B240	54.3	48.0	32.4	14.5	40.3	12	22.6	-	16.4	-
3.0	1:1,5	24	C30B240	74.5	72.0	36.2	14.5	55.3	16	14.8	32	20.0	4.2
35.0	1:1,5	16	C35B240	63.3	56.0	40.4	18.0	45.3	16	25.6	-	20.4	-
35.0	1:1,5	24	C35B240	86.9	84.0	44.2	18.0	55.3	20	16.8	40	25.0	4.2
4.0	1:1,5	16	C31B240	72.4	64.0	46.8	18.0	50.3	16	31.2	-	25.4	-
4.0	1:1,5	24	C31B240	99.3	96.0	45.5	18.0	60.3	20	20.5	40	25.0	5.5
45.0	1:1,5	16	C45B240	81.4	72.0	47.6	20.0	60.3	20	35.4	-	25.1	-
45.0	1:1,5	24	C45B240	111.7	108.0	57.8	20.0	80.3	25	23.2	51.3	35.0	6.5
5.0	1:1,5	16	C32B240	90.5	80.0	54.1	24.0	60.3	25	37.9	-	25.4	-
5.0	1:1,5	24	C32B240	124.1	120.0	61.1	24.0	80.3	30	24.9	54.5	35.0	6.6
1.0	1:2,5	16	C26B400	18.6	16.0	14.4	6.5	13.3	4	13.6	-	7.4	-
1.0	1:2,5	40	C26B400	40.4	40.0	14.8	6.5	25.3	8	5.2	13	9.0	1.8
15.0	1:2,5	16	C27B400	27.9	24.0	24.2	11.5	20.3	8	18.8	-	12.3	-
15.0	1:2,5	40	C27B400	60.7	60.0	27.8	11.5	40.3	14	7.2	25.5	18.0	2.3
2.0	1:2,5	16	C28B400	37.2	32.0	29.6	15.0	25.3	8	25.4	-	13.7	-
2.0	1:2,5	40	C28B400	80.9	80.0	32.4	15.0	45.3	16	9.6	29	20.0	3.4
25.0	1:2,5	16	C29B400	46.4	40.0	38.4	19.0	32.3	12	31.6	-	18.5	-
25.0	1:2,5	40	C29B400	101.1	100.0	39.8	19.0	55.3	16	12.2	35.9	25.0	3.9
3.0	1:2,5	16	C30B400	55.7	48.0	41.9	21.5	40.3	16	39.1	-	19.6	-
3.0	1:2,5	40	C30B400	121.4	120.0	47.9	21.5	60.3	20	15.1	44	30.0	3.9
35.0	1:2,5	16	C35B400	65.0	56.0	49.1	22.6	45.3	20	47.9	-	25.0	-
35.0	1:2,5	40	C35B400	141.6	140.0	54.6	22.6	80.3	25	18.4	50	35.0	4.6
4.0	1:2,5	16	C31B400	74.3	64.0	52.5	26.0	55.3	20	54.5	-	25.3	-
4.0	1:2,5	40	C31B400	161.8	160.0	57.0	26.0	80.3	30	21.0	50.5	35.0	6.5
45.0	1:2,5	16	C45B400	83.6	72.0	56.3	30.0	60.3	25	60.7	-	24.6	-
45.0	1:2,5	40	C45B400	182.1	180.0	59.7	30.0	80.3	30	23.3	53	35.0	6.7
5.0	1:2,5	16	C32B400	92.9	80.0	65.4	32.0	60.3	25	68.6	-	30.1	-
5.0	1:2,5	40	C32B400	202.3	200.0	65.7	32.0	90.3	30	26.3	58.3	40.0	7.4
1.0	1:3,5	16	C26B560	18.7	16.0	16.6	8.7	13.3	4	19.4	-	7.6	-
1.0	1:3,5	56	C26B560	56.3	56.0	16.7	8.7	30.3	8	5.3	14.2	10.0	2.5
15.0	1:3,5	16	C27B560	28.1	24.0	24.0	12.0	20.3	8	30.0	-	11.5	-
15.0	1:3,5	56	C27B560	84.5	84.0	34.8	12.0	45.3	14	8.2	32	25.0	2.8
2.0	1:3,5	16	C28B560	37.5	32.0	30.9	16.0	25.3	8	40.1	-	14.1	-
2.0	1:3,5	56	C28B560	112.6	12.0	37.1	16.0	55.3	16	10.9	33.3	25.0	3.8
25.0	1:3,5	16	C29B560	46.8	40.0	38.9	20.0	32.3	14	50.1	-	17.9	-
25.0	1:3,5	56	C29B560	140.8	140.0	44.4	20.0	60.3	20	13.6	40	30.0	4.4
3.0	1:3,5	16	C30B560	56.2	48.0	49.9	24.0	40.3	16	60.1	-	24.9	-
3.0	1:3,5	56	C30B560	169.0	168.0	52.7	24.0	80.3	25	16.3	47.5	35.0	5.2
35.0	1:3,5	16	C35B560	65.6	56.0	52.0	25.0	25.5	20	73.0	-	25.5	-
35.0	1:3,5	56	C35B560	197.1	196.0	55.1	25.0	80.3	25	19.9	49.1	35.0	6
