Łańcuchy rolkowe – Norma Europejska (ISO 606 / DIN 8187 / BS)

• Łańcuchy Rolkowe

• Przemysłowe łańcuchy rolkowe wg normy europejskiej (04B–32B). Jednorzędowe, dwurzędowe i trzyrzędowe ze stali węglowej i nierdzewnej.

Niezawodny napęd i wysoka nośność: Łańcuchy rolkowe wg normy europejskiej

Przemysłowe łańcuchy rolkowe zgodne z normą europejską (oznaczane symbolami od 04B do 32B) to podstawowe i najbardziej rozpowszechnione w Europie elementy do przenoszenia napędu oraz transportu technologicznego. Wytwarzane w oparciu o rygorystyczne standardy wymiarowe ISO 606, DIN 8187 oraz BS 228 (British Standard), gwarantują pełną zamienność, precyzję zazębienia z kołami łańcuchowymi oraz wysoką wytrzymałość na rozciąganie i zmęczenie materiałowe.

Głównym wyróżnikiem łańcuchów wykonanych w normie europejskiej jest ich charakterystyczna geometria, w tym wyższa płytka oraz odpowiednio dobrana średnica sworznia i rolki w porównaniu do standardu amerykańskiego (ANSI / DIN 8188). Dzięki temu łańcuchy typu B charakteryzują się doskonałą sztywnością i odpornością na zmienne obciążenia dynamiczne w maszynach przemysłowych.

Warianty konstrukcyjne i wykonania materiałowe

W zależności od potrzeb danej aplikacji oraz panujących warunków środowiskowych, łańcuchy rolkowe europejskie oferowane są w następujących wariantach:

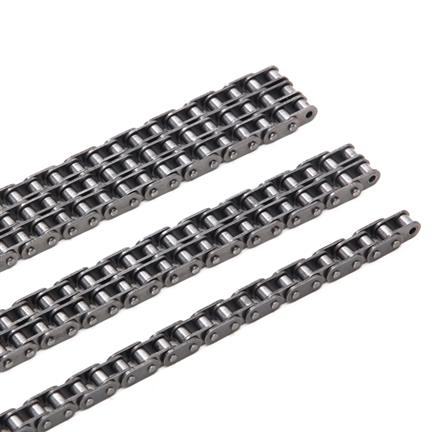

• Podział według liczby rzędów:

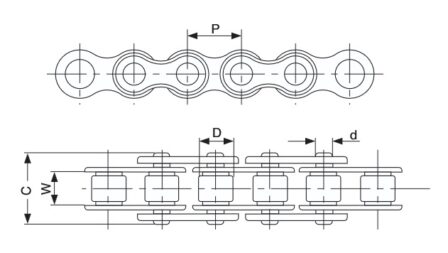

  • Jednorzędowe (Typ B-1): Standardowe rozwiązanie do większości napędów mechanicznych.

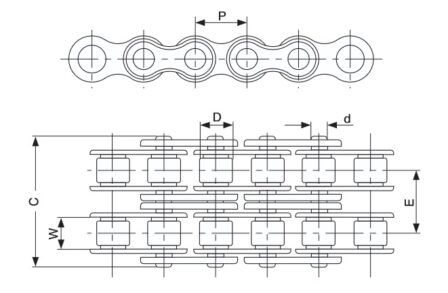

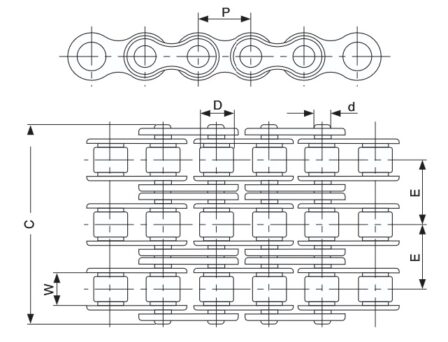

  • Dwurzędowe (Typ B-2) i Trzyrzędowe (Typ B-3): Przeznaczone do przenoszenia zwielokrotnionych momentów obrotowych i sił ciągnących przy zachowaniu zwartych gabarytów przekładni.

• Wykonania materiałowe:

  • Stal węglowa (stopowa, obrabiana cieplnie): Ulepszana cieplnie, z utwardzanymi sworzniami i rolkami. Zapewnia maksymalną odporność na ścieranie i rozciąganie pod ciężkim obciążeniem.

  • Stal nierdzewna (AISI 304 / AISI 316): Dedykowana do branży spożywczej, chemicznej, farmaceutycznej oraz do pracy w środowisku agresywnym, wilgotnym lub poddanym działaniu chemii myjącej.

  • Stal niklowana lub ocynkowana: Podwyższona odporność na korozję i estetyczny wygląd w miejscach o umiarkowanym narażeniu na czynniki atmosferyczne.

• Wersje specjalne: Łańcuchy z przyłączami (zabierakami) prostymi lub zagiętymi, z wydłużonymi sworzniami oraz łańcuchy bezobsługowe (z samosmarującymi tulejkami spiekanymi).

Przegląd zastosowań w przemyśle i automatyce

Łańcuchy rolkowe europejskie stanowią serce układów napędowych i transportowych w wielu branżach:

• Transportery i przenośniki: podajniki rolkowe, taśmowe i płytkowe w liniach pakujących i magazynowych,

• Maszyny rolnicze i leśne: kombajny, prasownice, rozrzutniki i układy napędu osi,

• Przemysł spożywczy i farmaceutyczny: linie rozlewnicze, piece tunelowe i pakowaczki (wersje nierdzewne i bezobsługowe),

• Ciężki przemysł maszynowy i budowlany: mieszalniki, prasy, dźwigi oraz urządzenia załadunkowe.

Kluczowe zalety stosowania łańcuchów rolkowych DIN 8187 / ISO 606

• Pełna standaryzacja europejska: Gwarancja bezproblemowej kompatybilności ze standardowymi kołami łańcuchowymi zębatej normy B.

• Wysoka odporność zmęczeniowa: Precyzyjnie obrobione sworznie, hartowane rolki i śrutowane płytki zapobiegają rozciąganiu się łańcucha podczas pracy.

• Płynność i cichobieżność: Zoptymalizowany luz na stykach sworzeń-tulejka zapewnia doskonałe układanie się łańcucha w zębach kół i obniża poziom hałasu.

• Łatwość serwisowania i skracania: Dostępność kompatybilnych ogniw złącznych (zapinek sprężynowych, ze zawleczką lub ogniw wygiętych redukcyjnych) ułatwia szybki montaż i regulację długości.
