Listwy Zębate Skośne Klasa AAA | Szlifowane | Modułowe
Precyzyjne listwy zębate modułowe z zębami skośnymi w najwyższej klasie dokładności AAA (DIN 5 / DIN 6). Szlifowane, bezluzowe i hartowane.

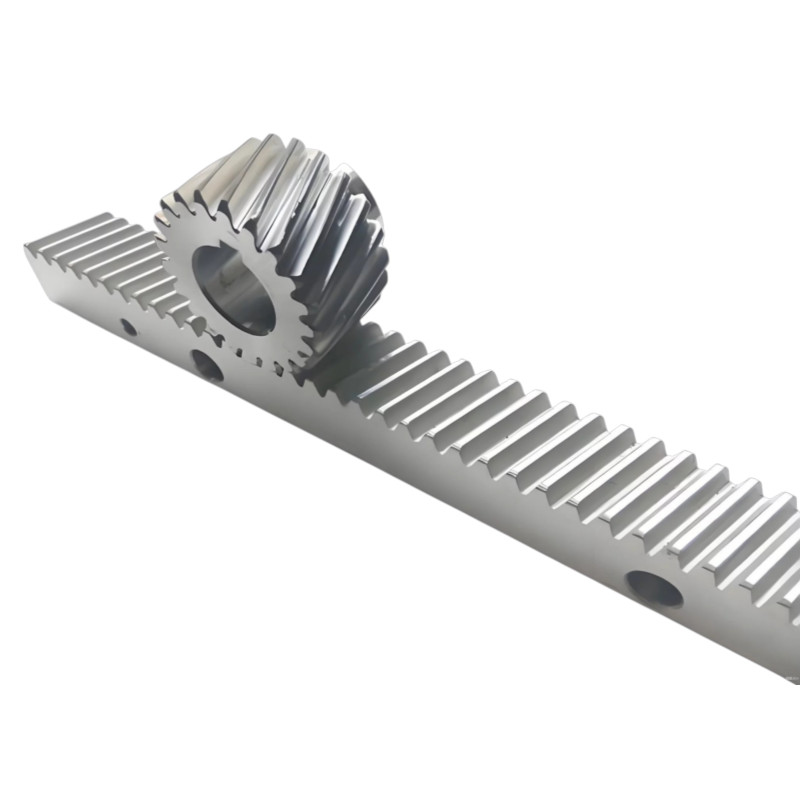

Precyzyjne modułowe listwy zębate o zębach skośnych w klasie dokładności AAA to najbardziej zaawansowane rozwiązanie w technice napędów liniowych. Produkty z tej serii są projektowane i wytwarzane w oparciu o najbardziej rygorystyczne normy metrologiczne DIN 3962 / DIN 3967 (odpowiadające wyśrubowanym klasom DIN 5 lub DIN 6) oraz dedykowane do wielkoformatowych obrabiarek CNC, w których kluczowym wymogiem jest absolutna powtarzalność pozycjonowania, dynamika przejazdów oraz bezluzowa praca pod wysokim obciążeniem.
Głównym wyróżnikiem wykonania w klasie AAA jest poddanie korpusu i zębów listwy – po hartowaniu indukcyjnym lub nawęglaniu – wieloetapowemu, precyzyjnemu szlifowaniu ewolwenty na całej długości modułu. W połączeniu ze skośną linią zęba (standardowy kąt pochylenia 19st31'42'' lub 8st15'), układ listwa-koło zębate zapewnia ciągły kontakt wielu zębów jednocześnie, co eliminuje mikrodrgania i umożliwia uzyskanie płynnego ruchu przy ekstremalnych przyspieszeniach.
Mikroskopijne skumulowane odchylenie podziałki (Łączenie bez limitu długości): Szlifowane czoła listew oraz ultra-niskie tolerancje wykonania podziałki jednostkowej umożliwiają ciągłe łączenie kolejnych odcinów listew w nieskończenie długie osie jezdne CNC bez ryzyka skoków na złączach.
Bezluzowość i najwyższa dokładność pozycjonowania: Perfekcyjnie wyszlifowana ewolwenta zarysu zęba redukuje błąd nawrotu (backlash) do minimum, co ma krytyczne znaczenie w precyzyjnym cięciu laserowym, plazmowym oraz obróbce 5-osiowej.
Maksymalna cichobieżność i redukcja drgań: Płynne wchodzenie zębów w zazębienie przy skośnej linii uzębienia oraz bardzo niska chropowatość powierzchni roboczej (Rz < 1,6) drastycznie redukują hałas i drgania przenoszone na konstrukcję bramy czy ramienia robota.
Wyjątkowa nośność i odporność na ścinanie: Hartowanie zębów (twardość powierzchniowa 58–60 HRC) oraz większa długość linii styku zęba skośnego pozwalają na bezpieczne przenoszenie ogromnych sił posuwu przy dynamicznych zmianach kierunku jazdy.
Precyzyjne listwy zębate o zębach skośnych w klasie AAA to podstawowy komponent w zaawansowanych napędach przemysłowych:
Wielkoformatowe obrabiarki bramowe CNC: napędy osi X i Y w wycinarkach laserowych fiber, routerach i centrach obróbczych do drewna i metalu,
Roboty przemysłowe i osie siódme (7th axis): torowiska jezdne dla robotów przegubowych o masie przenoszonego ładunku sięgającej kilku ton,
Precyzyjne wycinarki plazmowe i wodne (Waterjet): bezluzowe pozycjonowanie przy płynnych przejazdach ze stałą prędkością obróbczą,
Automatyka transportowa i magazynowa: szybkobieżne układy załadunkowe i portalowe o wysokiej dynamice rozruchu i hamowania.
