Listwy Zębate Modułowe DIN | Stalowe C40/C45 | M1 do M8
Precyzyjne stalowe listwy zębate modułowe (M1-M16) wg normy DIN. Wysoka odporność na obciążenia, proste i skośne zęby.
Listwy zębate modułowe DIN to kluczowe elementy wykonawcze w nowoczesnej mechanice i automatyce, służące do zamiany ruchu obrotowego koła zębatego na stabilny, precyzyjny ruch liniowy (lub odwrotnie). Produkty zebrane w tej kategorii produkowane są według ścisłych wytycznych technologicznych, najczęściej w 9-tej klasie dokładności wykonania oraz zgodnie z normami DIN 3962 / DIN 3967. Zapewnia to wzorowe zazębienie, cichą pracę oraz niski poziom wibracji w układach napędowych maszyn CNC, obrabiarek, automatycznych linii produkcyjnych czy suwnic.

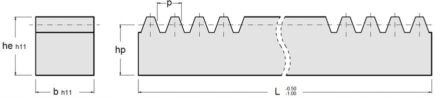

Podstawowym materiałem używanym do produkcji przemysłowych listew modułowych jest wysokogatunkowa stal węglowa (C40 lub C45). Charakteryzuje się ona wysoką wytrzymałością mechaniczną, odpornością na obciążenia dynamiczne oraz znakomitą obrabialnością. Standardowe listwy posiadają szlifowane powierzchnie boczne oraz kąt przyporu $20^{\circ}$, co pozwala na ich łatwe zestawianie i łączenie szeregowe w celu uzyskania dowolnej długości toru jezdnego bez utraty ciągłości podziałki.
Przenoszenie dużych sił i obciążeń: Przekładnia zębata listwa-koło charakteryzuje się znacznie wyższą sztywnością i nośnością niż układy oparte na pasach zębatych czy śrubach kulowych, co pozwala na transport ciężkich elementów z dużymi przyspieszeniami.
Możliwość budowy dowolnie długich tras: Końce listew modułowych są fabrycznie przystosowane do ciągłego łączenia (tzw. ząb do ząbka). Pozwala to na budowanie ciągłych torów liniowych o długości wielu metrów bez zakłóceń płynności pracy.
Wysoka odporność na trudne warunki: Konstrukcja ze stali węglowej C40/C45 wykazuje znakomitą odporność na zapylenie, obecność wiórów metalowych, wilgoć oraz wysokie temperatury. Opcjonalnie zęby listwy mogą być poddawane hartowaniu indukcyjnemu dla uzyskania maksymalnej trwałości.
Wszechstronność zastosowań: Dostępność szerokiego zakresu modułów (od M1 do M16) oraz zróżnicowanych przekrojów poprzecznych ułatwia idealne dopasowanie listwy do gabarytów maszyny i wymaganej dokładności pozycjonowania.
W zależności od wymaganej dynamiki, przenoszonych sił oraz specyfiki aplikacji przemysłowej, w ofercie znajdują się:
Listwy zębate o zębach prostych: Standard przemysłowy do większości układów transportowych i napędowych. Łatwe w montażu, ekonomiczne i niezwykle trwałe.
Listwy zębate o zębach skośnych: Przeznaczone do aplikacji CNC o najwyższych wymaganiach. Uzębienie skośne zapewnia większą powierzchnię styku zębów, wyjątkowo cichą pracę oraz zdolność do przenoszenia znacznie wyższych obciążeń przy minimalnym luzie nawrotnym.
Mniejsze moduły (M1 – M2.5): Stosowane w precyzyjnych urządzeniach pomiarowych, lekkich frezarkach CNC, automatyce laboratoryjnej i lekkich podajnikach.
Średnie i duże moduły (M3 – M8): Dedykowane do ciężkich maszyn obróbczych, przecinarek plazmowych i laserowych, branży budowlanej, maszyn rolniczych oraz bram przemysłowych.
