Pasy zębate o podziałce AT

Kategoria główna: Pasy zębate AT5, AT10 (Wzmocniony metryczny profil trapezowy)

• Pasy Zębate AT5 AT10 | Wzmocnione Trapezowe

• Szeroki wybór wzmocnionych pasów zębatych metrycznych AT5 i AT10. Wyjątkowa sztywność, duży moment obrotowy i zerowy luz nawrotny.

Maksymalna sztywność i wysoka precyzja: Pasy zębate serii AT (AT5, AT10)

Przemysłowe pasy zębate serii AT (AT5, AT10) reprezentują ewolucję klasycznego metrycznego profilu trapezowego (serii T). Zostały zaprojektowane jako wysoce wydajne rozwiązanie do nowoczesnych napędów linowych, obrabiarek CNC oraz automatyki przemysłowej, gdzie kluczowa jest maksymalna dokładność pozycjonowania, zerowy luz nawrotny (backlash) oraz zdolność do przenoszenia wysokich momentów obrotowych.

Głównym wyróżnikiem konstrukcyjnym profilu AT (Advanced Trapezoidal) jest zwiększona objętość zęba, szersza stopa oraz zmieniony profil styków. Powierzchnia zęba została powiększona i zaokrąglona u podstawy, co pozwala na równomierne rozłożenie nacisków obwodowych. W efekcie pasy serii AT mogą przenosić nawet o 50% wyższe obciążenia w porównaniu do standardowych pasów typu T o tej samej szerokości.

Wykonanie materiałowe i budowa pasów serii AT

Pasy zębate AT5 i AT10 dedykowane są do najcięższych zadań pozycjonujących i przenoszenia napędu:

• Korpus z wysokiej jakości poliuretanu (PU): Charakteryzuje się ekstremalną odpornością na ścieranie, przecinanie i wyrywanie zębów. Poliuretan jest wysoce odporny na ciecze obróbkowe, oleje, smary, czynniki chemiczne oraz utlenianie.

• Wzmocniony kord stalowy (Steel Cord): Wzdłużnie zatopione struny stalowe o bardzo wysokim module sprężystości gwarantują mikroskopijne wydłużenie pasa pod obciążeniem oraz zachowanie idealnej podziałki w całym cyklu życia napędu.

• Wersje specjalne: W ofercie dostępne są również wersje z kordem elastycznym (np. Kevlar / włókno szklane) do mniejszych kół pasowych oraz pasy z pokryciem tkaniną nylonową na zębach (PAZ), która drastycznie redukuje współczynnik tarcia i głośność pracy.

Przegląd podziałek metrycznych serii AT

Pasy zębate wzmocnione dobiera się na podstawie gabarytów układu oraz przenoszonego momentu obrotowego:

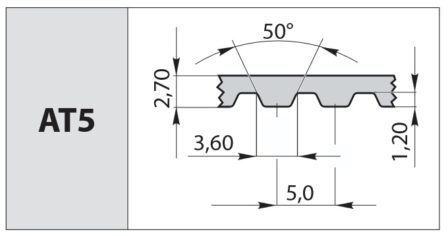

• AT5 (Podziałka 5.0 mm): Dedykowany do kompaktowych napędów liniowych, szybkobieżnych robotów pick&place, podajników precyzyjnych oraz mniejszych obrabiarek CNC. Zapewnia idealną sztywność i płynność biegu przy małych gabarytach.

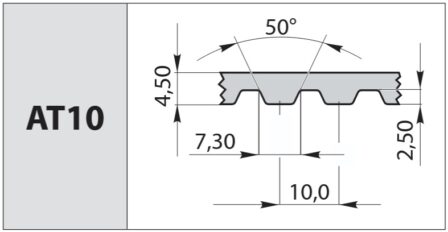

• AT10 (Podziałka 10.0 mm): Potężny profil przeznaczony do ciężkich obrabiarek CNC, napędów osi głównych, transporterów o wysokim obciążeniu skokowym oraz precyzyjnych pozycjonerów przemysłowych.

Kluczowe zalety stosowania pasów zębatych AT5 i AT10

• Znacznie wyższa nośność (50% względem serii T): Wzmocniony podparciem stopa zęba wyklucza ścięcie zęba przy udarowych obciążeniach i gwałtownym hamowaniu.

• Minimalny luz nawrotny (High Precision): Dopasowany profil zęba optymalizuje zazębienie w kołach pasowych AT, eliminując luz podczas zmiany kierunku obrotów wału.

• Płynniejsza praca i cichobieżność: Zoptymalizowana geometria redukuje drgania powstałe podczas wchodzenia pasa w rowki koła zębatego.

• Brak konieczności smarowania: Czysta praca na sucho spełnia najwyższe wymagania higieniczne automatyki przemysłowej i branży spożywczej.
