Pasy Zębate Calowe MXL XL L H XH
Szeroki wybór klasycznych pasów zębatych calowych o profilu trapezowym (MXL, XL, L, H, XH). Gumowe i poliuretanowe do urządzeń precyzyjnych i napędów.
Klasyczne pasy zębate calowe o trapezowym profilu zębów (oznaczane symbolami od MXL do XH) stanowią jeden z najbardziej ugruntowanych i rozpowszechnionych standardów przenoszenia napędu na świecie. Zaprojektowane zgodnie z normami wymiarowymi ANSI / ISO 5296, gwarantują bezpoślizgową, idealnie zsynchronizowaną i cichą pracę w szerokim wachlarzu aplikacji – od precyzyjnej aparatury pomiarowej po ciężkie maszyny przemysłowe.
Trapezowa geometria zęba calowego zapewnia pewne zazębienie ze szczelinami kół pasowych, gwarantując stałe przełożenie bez strat mocy. Pasy te są szeroko stosowane zarówno w nowo projektowanych urządzeniach, jak i jako niezawodne części zamienne do maszyn produkcji amerykańskiej i azjatyckiej.
W zależności od charakterystyki obciążeń oraz warunków środowiskowych, pasy calowe oferowane są w dwóch podstawowych wariantach materiałowych:

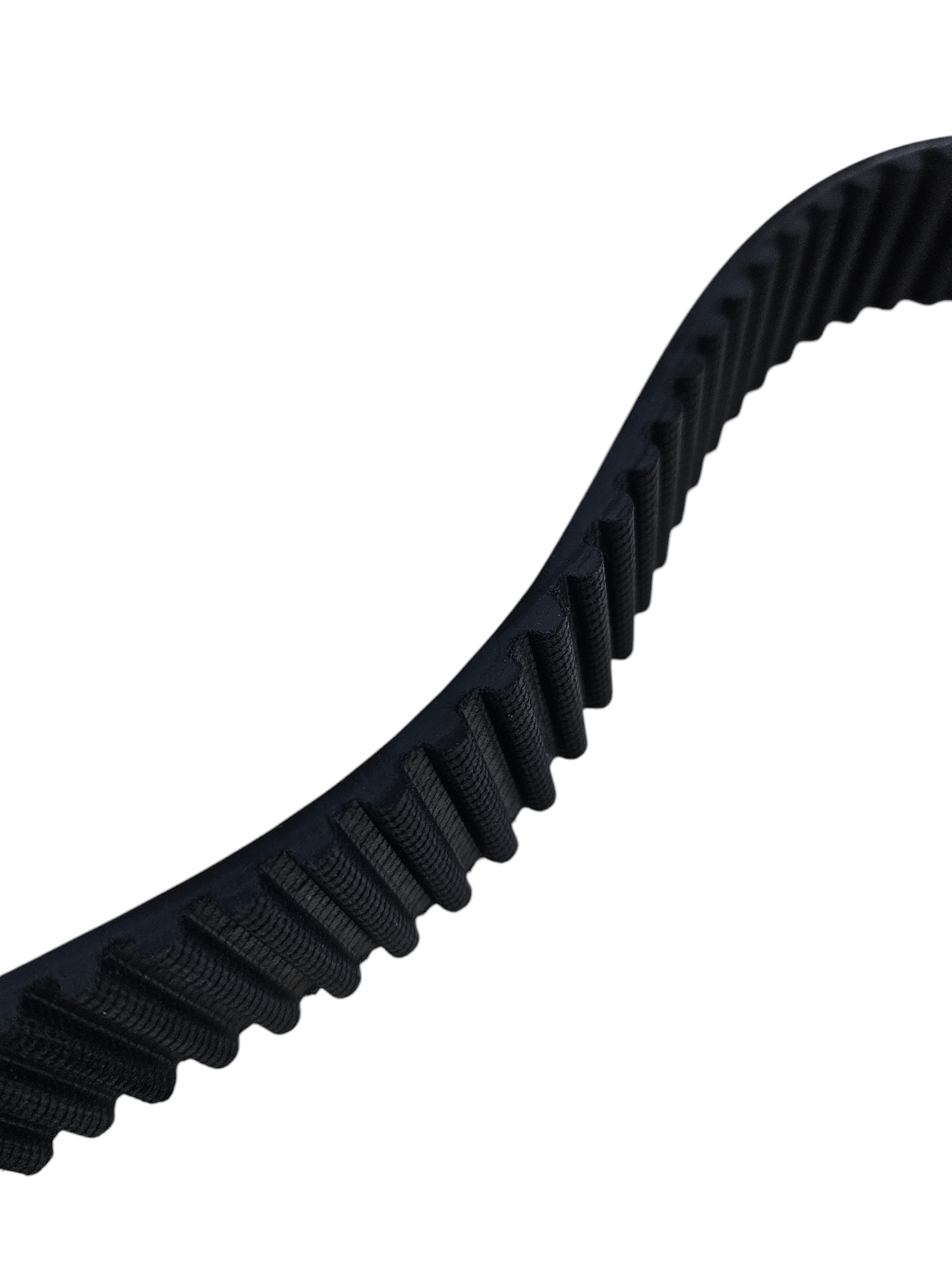

Pasy gumowe calowe (Neopren / EPDM): Wykonane z elastycznego i odpornego na starzenie kauczuku syntetycznego, wzmocnione zatopionym kordem z włókna szklanego. Zęby zabezpieczono trwałą tkaniną nylonową odporną na ścieranie. Cechują się wysoką elastycznością i zdolnością do pracy przy bardzo wysokich prędkościach obrotowych.
Pasy poliuretanowe calowe (PU): Wytwarzane z trudnosścieralnego poliuretanu wzmocnionego kordem stalowym. Wykazują wyższą sztywność osiową, mikroskopijne wydłużenie oraz doskonałą odporność na działanie olejów, smarów, substancji chemicznych i ścieranie.
Klasyczne pasy calowe dobiera się na podstawie wielkości podziałki (odległości między środkami sąsiednich zębów podawanej w ułamkach cala) oraz wymaganej szerokości:

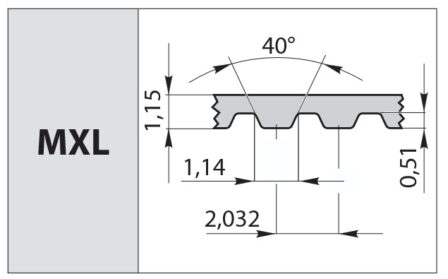

MXL (Mini Extra Light – podziałka 0,080'' / 2,032 mm): Dedykowany do mikronapędów, drukarek 3D, skanerów, aparatury medycznej oraz precyzyjnych mechanizmów zegarowych i optycznych.

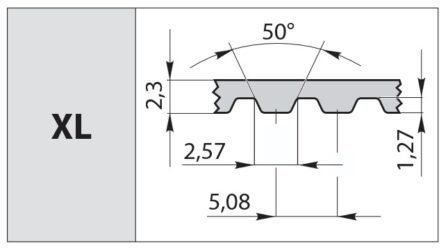

XL (Extra Light – podziałka 0,200'' / 5,08 mm): Niezwykle popularny profil w lekkich napędach, automatach biurowych, elektronarzędziach oraz małych osiach maszyn CNC.

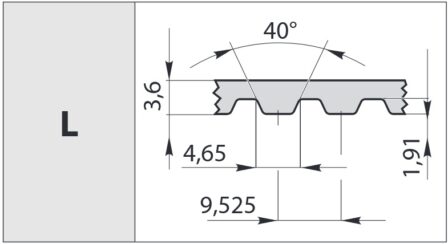

L (Light – podziałka 0,375'' / 9,525 mm): Profil do średnich obciążeń, powszechnie stosowany w maszynach stolarskich, podajnikach, pompach oraz maszynach włókienniczych.

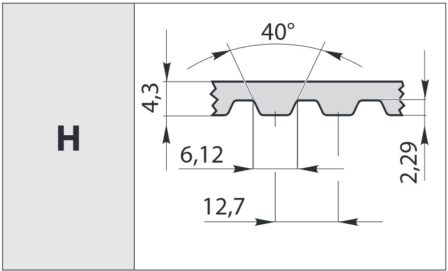

H (Heavy – podziałka 0,500'' / 12,70 mm): Standard przemysłowy przeznaczony do napędów o wysokiej mocy, obrabiarek, kompresorów i urządzeń transportowych.

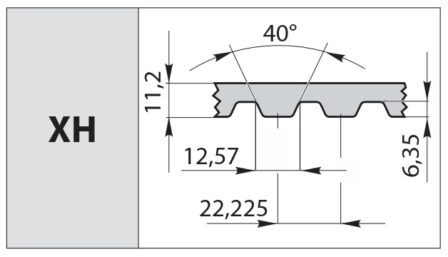

XH (Extra Heavy – podziałka 0,875'' / 22,225 mm): Profil do ciężkich aplikacji przemysłowych, przenośników wielkogabarytowych oraz potężnych przekładni mechanicznych.
Pełna standaryzacja ANSI / ISO: Zapewnia bezproblemową kompatybilność ze standardowymi kołami pasowymi o uzębieniu calowym.
Szeroki zakres wymiarowy: Dostępność zróżnicowanych podziałek pozwala na precyzyjny dobór pasa – od mikromechaniki po przemysł ciężki.
Bezobsługowa i czysta praca: Pasy pracują na sucho, nie wymagają smarowania ani ciągłej konserwacji, co eliminuje ryzyko zanieczyszczenia produktów.
Wysoka sprawność mechaniczna: Przekładnia pasowa zębata wykazuje sprawność dochodzącą do 98%, przy minimalnym nagrzewaniu się układu.
