Sprzęgła kłowe GE-T

Sprzęgła kłowe

• Sprzęgła Kłowe Elastyczne | Wkładki Elastomerowe

• Wytrzymałe sprzęgła kłowe elastyczne do napędów i silników. Skuteczne tłumienie drgań, kompensacja odchyłek i wysoka żywotność.

Skuteczne tłumienie drgań i pewne połączenie wałów: Sprzęgła kłowe

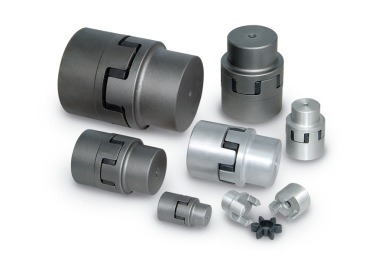

Sprzęgła kłowe (skrętnie elastyczne) to jedne z najbardziej powszechnych i niezawodnych elementów łączących stosowanych w nowoczesnej budowie maszyn i automatyce przemysłowej. Służą do przenoszenia momentu obrotowego pomiędzy wałem napędzającym a napędzanym, zapewniając przy tym płynną i bezpieczną pracę całego układu. Konstrukcja sprzęgła opiera się na dwóch precyzyjnie wykonanych piastach z kłami (wykonanych ze stali, żeliwa lub aluminium) oraz umieszczonej pomiędzy nimi elastycznej wkładce łączącej (tzw. gwieździe / pajączku) wykonanej z poliuretanu lub kauczuku.

Dzięki swojej podatnej skrętnie budowie, sprzęgła kłowe skutecznie izolują drgania skrętne generowane przez silniki i pompy, redukują hałas oraz bezpiecznie kompensują odchyłki niewspółosiowości wałów – osiowe, promieniowe i kątowe.

Budowa i warianty wykonania sprzęgieł kłowych

W zależności do stopnia obciążenia, dynamicznych wymogów oraz środowiska pracy, sprzęgła kłowe składają się z następujących komponentów:

• Piasty kłowe (Stal, żeliwo, Aluminium):

  • Aluminiowe: Dedykowane do lekkich napędów, małych silników krokowych i serwonapędów, gdzie kluczowa jest niska masa własna oraz mały moment bezwładności.

  • Stalowe i Żeliwne (np. GG25/GGG40): Dedykowane do średnich i ciężkich obciążeń przemysłowych, charakteryzują się najwyższą odpornością mechaniczną na udary i wysokie momenty obrotowe.

• Elastyczne wkładki tłumiące (Gwizdy / Pajączki): Wykonane z elastomerów o różnej twardości (mierzonej w skali Shore'a, np. 92°ShA, 98°ShA, 64°ShD). Twardość wkładki dobiera się w zależności do wymaganej sztywności skrętnej, zakresu temperatur oraz poziomu tłumienia drgań.

Kluczowe zalety stosowania elastycznych sprzęgieł kłowych

• Wysoka zdolność tłumienia drgań i uderzeń: Wkładka elastomerowa pochłania szczytowe obciążenia dynamiczne oraz drgania skrętne, chroniąc łożyska silnika i przekładni przed przedwczesnym zużyciem.

• Kompensacja niewspółosiowości: Przegubowa elastyczność wkładki pozwala na płynne niwelowanie niedokładności montażowych oraz odchyłek wywołanych rozszerzalnością cieplną wałów.

• Przebicie bezpieczne (Fail-Safe): W przypadku całkowitego zużycia lub zniszczenia elastycznej wkładki, kły obu piast zazębiają się awaryjnie, co zapobiega gwałtownemu przerwaniu pracy napędu w krytycznych aplikacjach.

• Bezobsługowość i czystość: Sprzęgła pracują całkowicie bez konieczności smarowania, co eliminuje ryzyko wycieków i ułatwia cotygodniowe utrzymanie ruchu.

• Izolacja elektryczna: Wkładka z tworzywa skutecznie izoluje elektrycznie połączone wały, chroniąc układ przed prądami błądzącymi.

Przegląd zastosowań w przemyśle

Ze względu na swoją wszechstronność, sprzęgła kłowe stanowią standard połączeniowy w wielu gałęziach przemysłu:

• Pompy przemysłowe i kompresory: połączenie silników elektrycznych z agregatami hydraulicznymi i pompowymi,

• Obrabiarki i automatyka CNC: precyzyjne serwonapędy oraz podajniki (wersje bezluzowe),

• Transportery i przenośniki rolkowe: ciągłe napędy linii produkcyjnych i taśmociągów,

• Wentylatory i dmuchawy: napędy o wysokie prędkości obrotowej i zmiennym obciążeniu.
