Sprzęgła Zębate Giflex | Piasty Stalowe i Tuleja Poliamidowa
Niezawodne sprzęgła zębate Giflex. Połączenie stalowych piast i nylonowej tulei zębatej. Skuteczna kompensacja odchyłek i cicha praca.

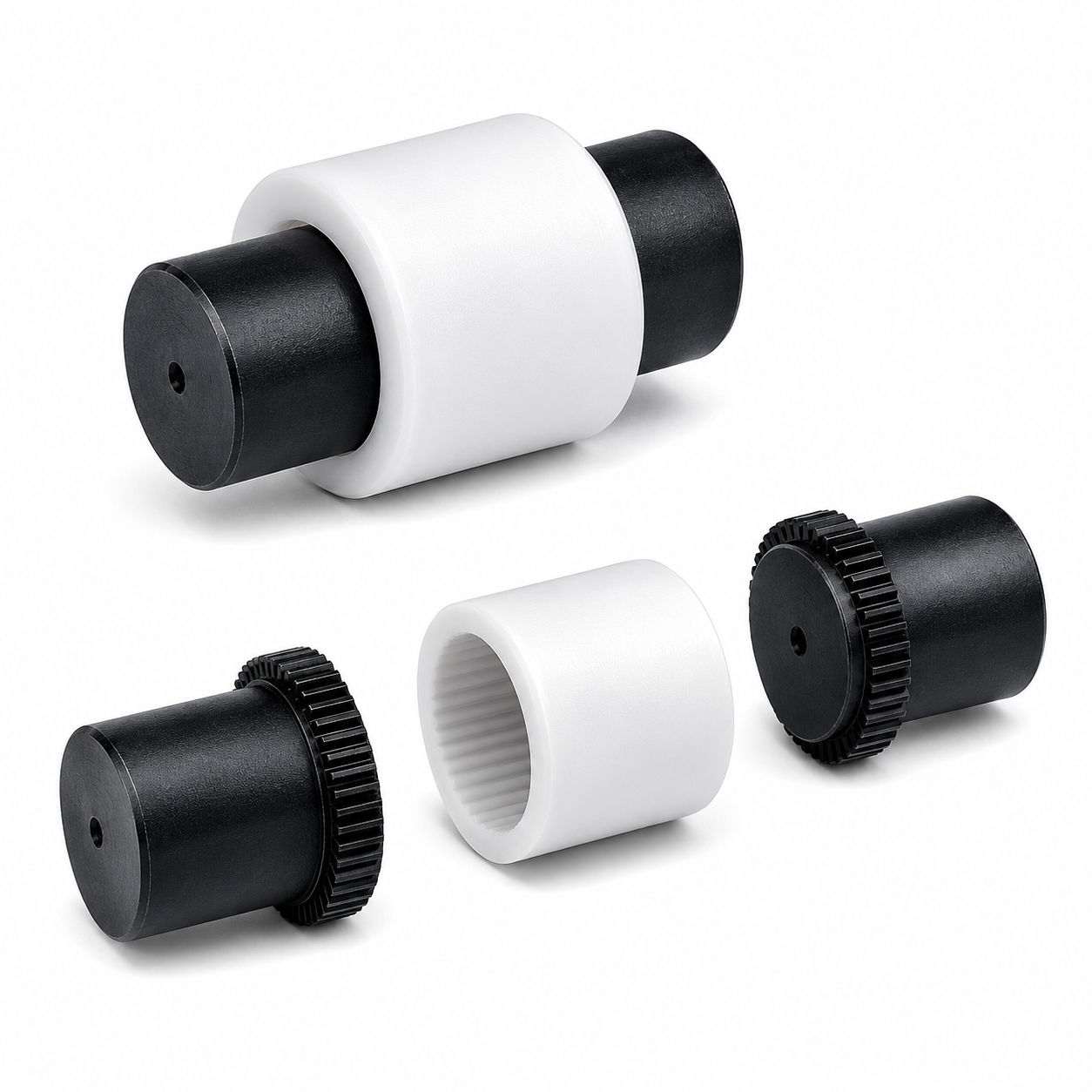

Sprzęgła zębate Giflex to zaawansowane, dwuczęściowe elementy połączeniowe przeznaczone do przenoszenia momentu obrotowego pomiędzy wałem napędzającym a napędzanym w nowoczesnych układach maszynowych. Konstrukcja sprzęgła opiera się na dwóch precyzyjnie wykonanych stalowych piastach z zewnętrznym uzębieniem ewolwentowym oraz łączącej je tulei zębatej z wysokogatunkowego poliamidu (nylonu).
Dzięki zastosowaniu podwójnego przegubu zębatego, sprzęgła zębate Giflex doskonale kompensują odchyłki osiowe, promieniowe oraz kątowe połączonych wałów, minimalizując przy tym naprężenia powstające w łożyskach i wydłużając żywotność całego układu napędowego.
Niezawodność oraz wszechstronność sprzęgieł serii Giflex wynika z dopracowanego zestawienia materiałów i geometrii uzębienia:
Stalowe piasty zębate: Wykonane z wysokiej jakości stali, posiadają profilowane zęby o zarysie ewolwentowym (najczęściej z zaokrąglonymi wierzchołkami), co umożliwia płynne wychylenia kątowe bez ryzyka zakleszczenia.
Poliamidowa tuleja łącząca (Nylon Sleeve): Wysoce odporna na ścieranie i zmęczenie materiałowe tuleja zębata wykonana z samosmarownego poliamidu. Zapewnia cichą i płynną pracę oraz izolację elektryczną między połączonymi wałami.
Konstrukcja bezobsługowa: Połączenie stal-poliamid eliminuje konieczność smarowania sprzęgła, co gwarantuje czystość środowiska pracy i redukuje koszty codziennej konserwacji.
Skuteczna kompensacja odchyłek: Przegubowa konstrukcja umożliwia niwelowanie niewspółosiowości wałów (kątowej, promieniowej oraz osiowej) wynikającej z odkształceń ramy, montażu czy rozszerzalności cieplnej.
Praca bez konieczności smarowania: Poliamidowa tuleja wykazuje niski współczynnik tarcia, dzięki czemu sprzęgła Giflex pracują na sucho, nie wymagając ciągłej obsługi serwisowej.
Tłumienie drgań i izolacja elektryczna: Tworzywo poliamidowe skutecznie redukuje drgania skrętne i hałas oraz zapobiega przepływowi prądów błądzących między urządzeniami.
Wysoka odporność chemiczna i termiczna: Sprzęgła Giflex są odporne na działanie olejów, smarów, paliw oraz wielu substancji chemicznych, zapewniając stabilną pracę w zakresie temperatur od -25^C +90^C (okresowo do +120^C).
Prosty i szybki montaż: Osiowy montaż pozwala na błyskawiczne wsunięcie tulei na piasty usytuowane na wałach bez konieczności użycia specjalistycznych narzędzi.
Z uwagi na wysoką trwałość, kompaktowe wymiary i uniwersalność, sprzęgła zębate Giflex stosowane są w wielu gałęziach przemysłu:
Pompy przemysłowe i kompresory: połączenia silnika elektrycznego z agregatem,
Przekładnie i reduktory: płynne przekazywanie momentu na wały robocze,
Transportery i przenośniki: ciągłe napędy linii produkcyjnych i logistycznych,
Maszyny obróbcze i automatyka: kompaktowe układy przeniesienia napędu o średnich obciążeniach.
