Tuleja BK11

Tuleje rozprężno-zaciskowe BK11 – Elementy mocujące bezklinowe

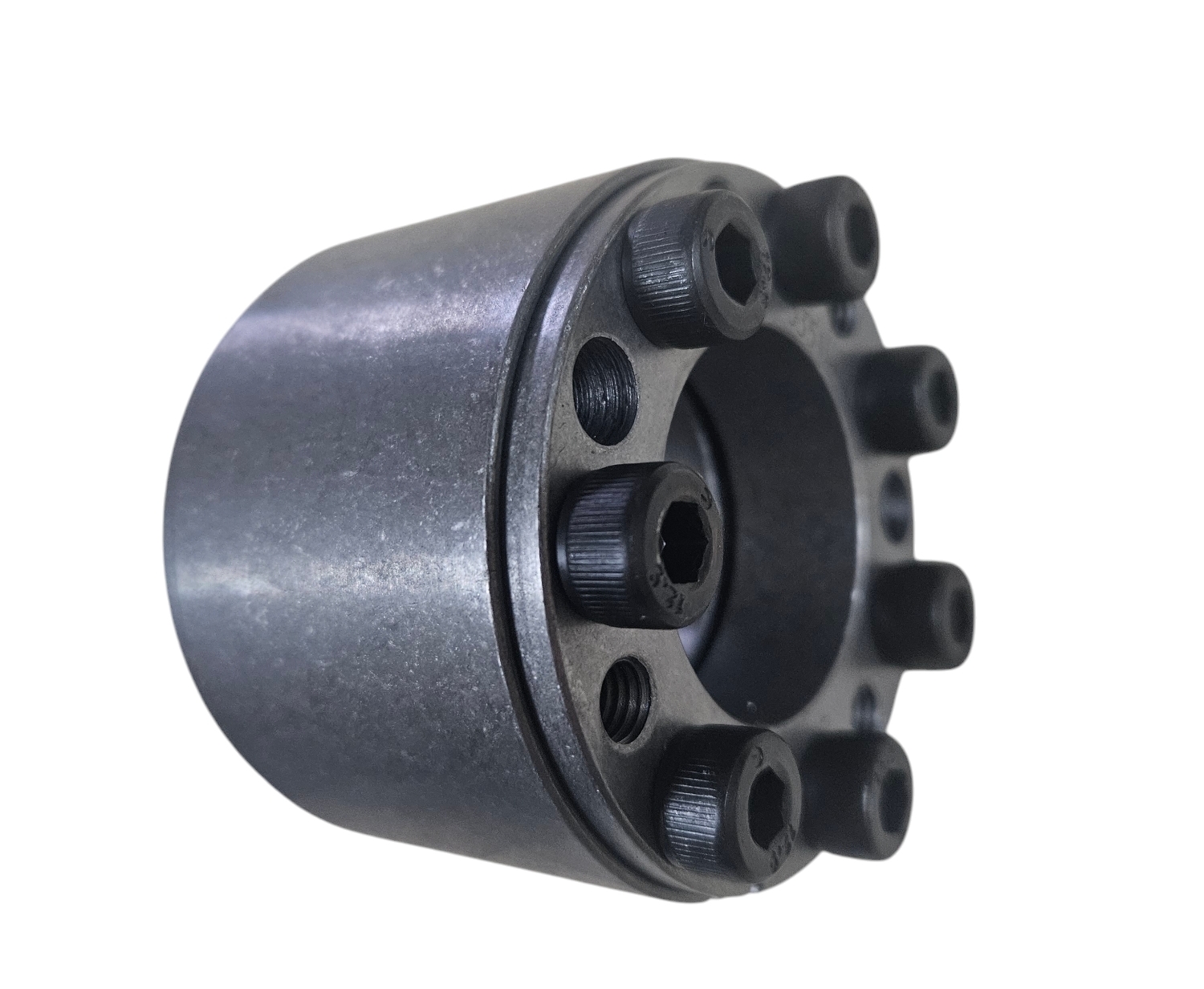

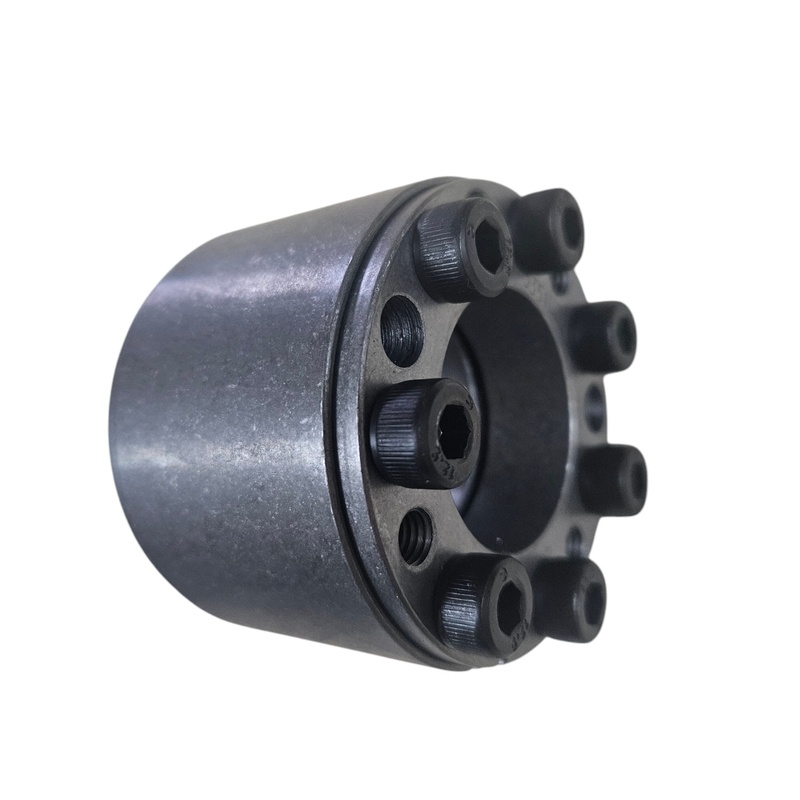

• Tuleja Rozprężno-Zaciskowa BK11 (RCK11)

• Samocentrujące tuleje rozprężno-zaciskowe BK11. Bezklinowe połączenie wał-piasta.

Niezawodne połączenie wał-piasta: Tuleje BK11

Tuleje rozprężno-zaciskowe serii BK11 (znane również pod oznaczeniem rynkowym RCK11) to zaawansowane elementy mechaniczne stosowane do budowy sztywnych i pozbawionych luzów połączeń tarciowych. Służą do szybkiego i precyzyjnego montażu elementów obrotowych – takich jak koła łańcuchowe, koła pasowe, koła zębate, krzywki czy bębny – bezpośrednio na gładkich wałach maszynowych, bez konieczności frezowania rowków wpustowych.

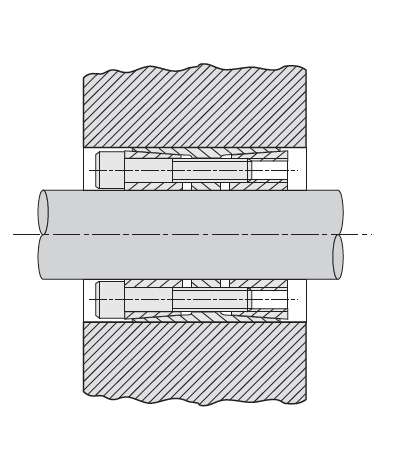

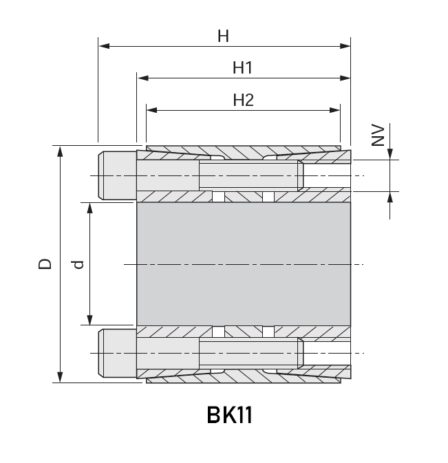

Konstrukcja tulei BK11 składa się z dwóch pierścieni stożkowych oraz zestawu śrub dociskowych o wysokiej klasie wytrzymałości. Podczas dokręcania śrub, wewnętrzna i zewnętrzna powierzchnia tulei rozszerza się, generując ogromny nacisk promieniowy. Tworzy to silne połączenie cierne zdolne do przenoszenia wysokich momentów obrotowych oraz sił osiowych.

Kluczowe zalety stosowania tulei rozprężno-zaciskowych BK11

• Konstrukcja samocentrująca (Self-centering): Tuleje BK11 gwarantują doskonałą koncentryczność i współosiowość łączonych elementów podczas montażu. Eliminuje to bicie promieniowe i pozwala na pracę przy wyższych prędkościach obrotowych.

• Eliminacja luzów i nacięć na wale: Tradycyjne połączenia wpustowe osłabiają strukturę wału (efekt spiętrzenia naprężeń) i z czasem wybijają się pod wpływem drgań. Tuleje bezklinowe przenoszą obciążenia całą powierzchnią styku, co całkowicie likwiduje luzy nawrotne.

• Dowolne pozycjonowanie kątowe i osiowe: Brak ograniczeń w postaci rowka klinowego pozwala na płynną, mikrometryczną regulację położenia koła na wale w zakresie 360° oraz wzdłuż osi, co jest kluczowe przy synchronizacji napędów.

• Łatwy montaż i bezpieczny demontaż: Instalacja wymaga jedynie użycia klucza dynamometrycznego. Tuleje posiadają również zintegrowane gwintowane otwory demontażowe, które umożliwiają łatwe ściągnięcie elementu z wału nawet po długotrwałej eksploatacji w trudnych warunkach.

Główne obszary zastosowania w technice napędowej

Tuleje rozprężno-zaciskowe BK11 są powszechnie stosowane w układach o dynamicznym trybie pracy:

• Przenośniki i transportery taśmowe (mocowanie bębnów napędowych),

• Maszyny pakujące, poligraficzne oraz papiernicze, gdzie wymagana jest idealna synchronizacja fazowa,

• Układy automatyki przemysłowej i robotyki narażone na gwałtowne cykle start-stop oraz rewersyjną pracę silników,

• Wentylatory, kompresory oraz ciężkie przekładnie mechaniczne.
