Tuleje rozprężno-zaciskowe BK13  – Kompaktowe elementy mocujące

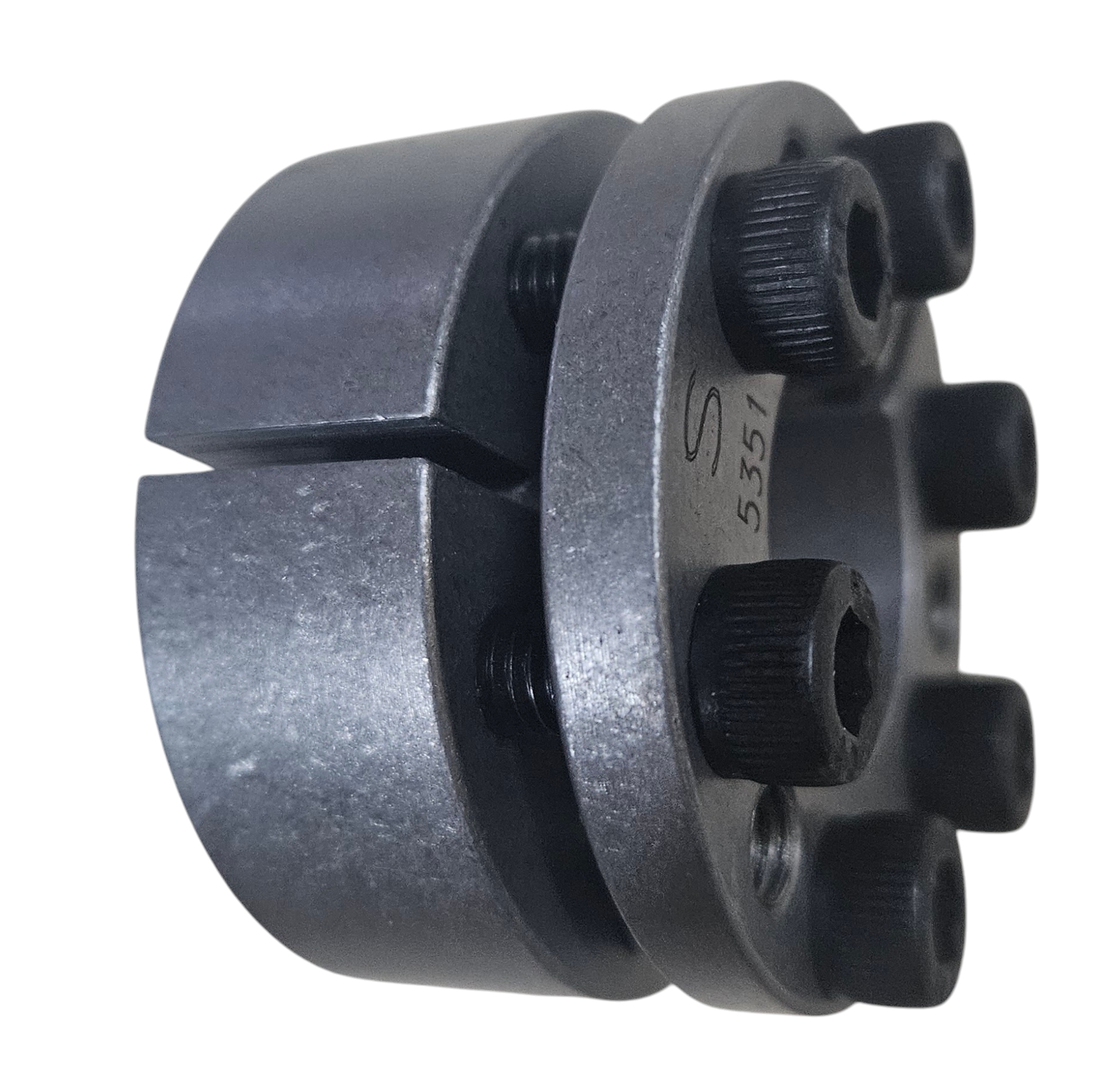

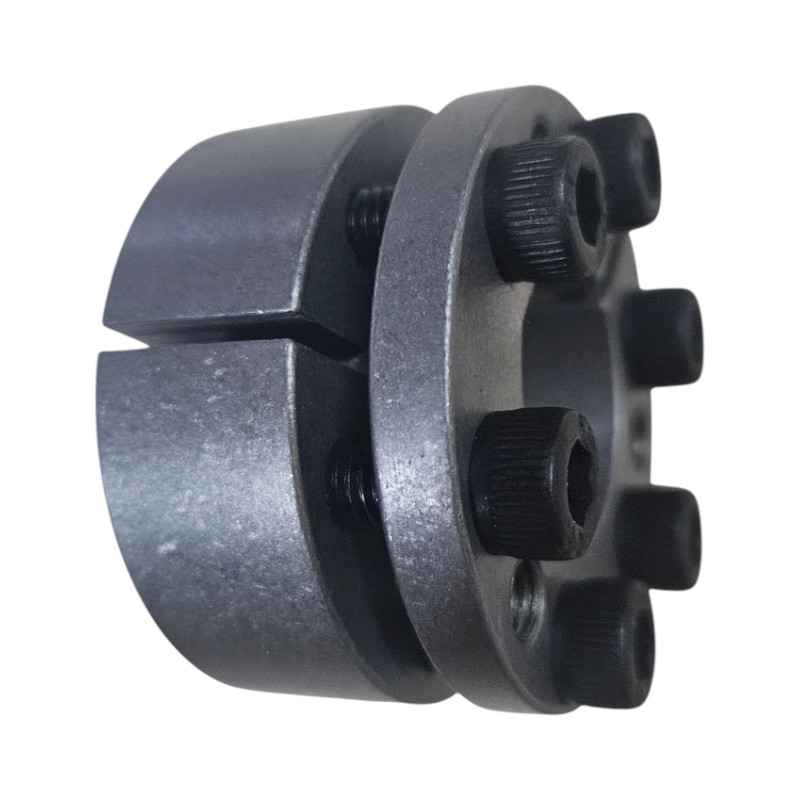

• Tuleja Rozprężno-Zaciskowa BK13

• Kompaktowe tuleje rozprężno-zaciskowe BK13. Krótka zabudowa, bezklinowe połączenie wał-piasta.

Kompaktowe mocowanie w ograniczonej przestrzeni: Tuleje BK13

Tuleje rozprężno-zaciskowe serii BK13 (na rynku oznaczane również jako RCK13) to wysokiej klasy, bezklinowe elementy maszynowe stworzone z myślą o aplikacjach, gdzie kluczowym czynnikiem konstrukcyjnym są minimalne gabaryty wzdłużne. Służą do sztywnego, całkowicie pozbawionego luzów łączenia kół zębatych, łańcuchowych, pasowych oraz tarcz z gładkimi wałami napędowymi.

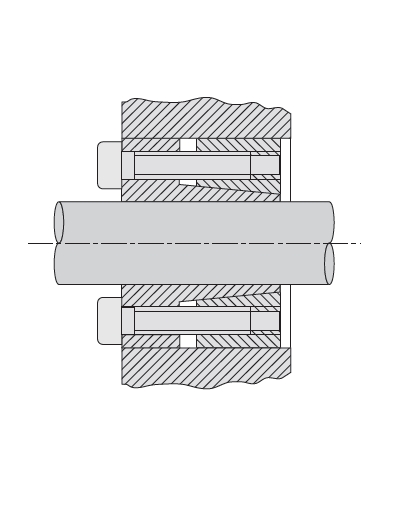

Głównym wyróżnikiem konstrukcji BK13 jest jej zwarta budowa i krótki korpus. Pomimo zredukowanej szerokości, system wykorzystuje sprawdzoną technologię pierścieni stożkowych dociskanych zestawem śrub o wysokiej klasie wytrzymałości. Podczas dokręcania, tuleja rozpręża się radialnie, tworząc potężne połączenie cierne zdolne do przenoszenia dużych obciążeń dynamicznych i skrętnych.

Kluczowe zalety stosowania tulei rozprężno-zaciskowych BK13

• Zredukowane gabaryty (Krótka konstrukcja): Tuleje te zajmują minimalną ilość miejsca wzdłuż osi wału. Pozwala to na skrócenie czopów wałów, odchudzenie obudowy maszyn oraz montaż kół o bardzo wąskich piastach.

• Właściwości samocentrujące: Konstrukcja zapewnia wysoką dokładność współosiowości pomiędzy wałem a montowanym elementem. Przekłada się to na doskonałe wyważenie układu i eliminację bicia promieniowego podczas pracy z wysokimi obrotami.

• Płynna regulacja fazowa 360°: Ponieważ połączenie nie wymaga frezowania rowków wpustowych (klinów), koło może być swobodnie pozycjonowane kątowo oraz osiowo na wale. Umożliwia to precyzyjną synchronizację podzespołów maszyn.

• Ochrona wału i brak spiętrzenia naprężeń: Nacisk tarciowy rozkłada się równomiernie na całej powierzchni styku. W przeciwieństwie do tradycyjnych klinów, tuleja BK13 nie osłabia struktury wału i nie powoduje mikro-luzów podczas nagłych zmian kierunku obrotów (pracy rewersyjnej).

Szerokie zastosowanie w nowoczesnej budowie maszyn

Tuleje rozprężno-zaciskowe BK13 sprawdzają się wszędzie tam, gdzie liczy się każdy centymetr przestrzeni:

• Kompaktowe serwonapędy, roboty przemysłowe i manipulatory,

• Maszyny pakujące, etykietujące oraz urządzenia dla branży farmaceutycznej i spożywczej,

• Układy napędowe z częstymi cyklami start-stop oraz gwałtownymi zmianami kierunku biegów,

• Przemysł drukarski, poligraficzny i tekstylny, gdzie wymagana jest miniaturyzacja i precyzja.
