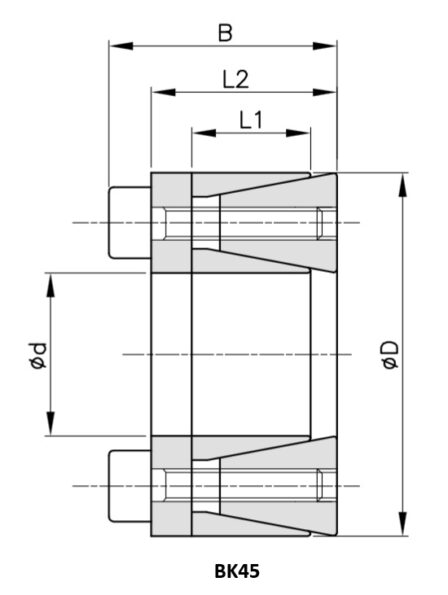

Tuleja BK45

Tuleje rozprężno-zaciskowe (Seria BK45 / RCK 45)

• Tuleje Rozprężno-Zaciskowe BK45 RCK45

• Samocentrujące tuleje rozprężno-zaciskowe BK45 i RCK. Bezluzowe połączenia wał-piasta do dużych momentów obrotowych.

Niezawodność i bezluzowy montaż: Tuleje rozprężno-zaciskowe BK45 i RCK

Tuleje rozprężno-zaciskowe (nazywane również pierścieniami rozprężno-zaciskowymi lub sprzęgłami zaciskowymi) to nowoczesne elementy złączne przeznaczone do bezklinowego połączenia piasty z wałem. Stanowią doskonałą alternatywę dla tradycyjnych połączeń wpustowych, eliminując problem wybijania się wpustów, osłabiania przekroju wału oraz powstawania luzów nawrotnych (backlash).

Prezentowane tuleje rozprężno-zaciskowe serii BK45 (oraz ich zamienniki i odpowiedniki z serii RCK 45 charakteryzują się konstrukcją samocentrującą o wysokiej precyzji biegu promieniowego. Przystosowane są do przenoszenia bardzo wysokich momentów obrotowych oraz obciążeń tnących i osiowych w najbardziej wymagających układach mechanicznych.

Zasada działania i budowa tulei rozprężno-zaciskowych BK45 / RCK

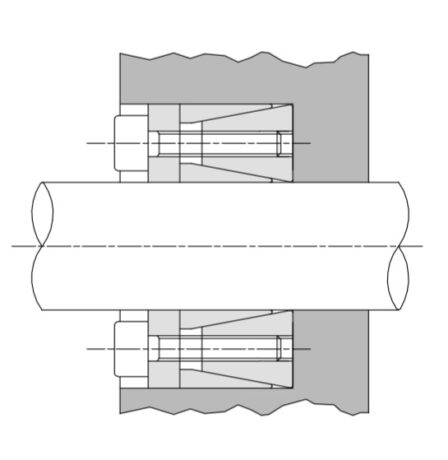

Konstrukcja tulei opiera się na zestawie podwójnych pierścieni o stożkowych powierzchniach styku. Podczas dokręcania osiowych śrub mocujących (klasy wysoce wytrzymałościowej, najczęściej 12.9) pierścienie stożkowe przesuwają się po sobie, generując potężną siłę nacisku promieniowego:

1. Pierścień wewnętrzny zaciska się precyzyjnie na wale,

2. Pierścień zewnętrzny rozpiera się wewnątrz otworu piasty.

Powstała w ten sposób siła tarcia pozwala na bezluzowe, idealnie osiowe scalenie piasty z wałem bez konieczności wykonywania rowków wpustowych czy wielowypustów.

Kluczowe zalety stosowania tulei BK45 i RCK

• Bezpieczny transfer wysokich momentów obrotowych: Generowany nacisk powierzchniowy pozwala na bezpieczne przenoszenie potężnych momentów skręcających i sił osiowych, w tym udarowych i nawrotnych.

• Samocentrowanie i wysoka dokładność osiowa: Zapewniają doskonałe współosiowości łączonych elementów bez ryzyka bicia promieniowego (co ma kluczowe znaczenie przy wysokich prędkościach obrotowych).

• Oszczędność czasu i obniżenie kosztów obróbki: Brak konieczności frezowania rowków wpustowych na wale i w piaście. Wystarczy gładki wał i gładki otwór piasty o standardowej tolerancji (np. h8/H8).

• Łatwy montaż, demontaż i pozycjonowanie kątowe: Pozwalają na swobodne ustawienie kątowe piasty względem wału przed dokręceniem śrub (360st). Demontaż sprowadza się do poluzowania śrub i użycia gwintowanych otworów spychających.

• Brak efektu spiętrzenia naprężeń: Siła nacisku rozkłada się równomiernie na całym obwodzie 360st, co zapobiega osłabieniu struktury wału.

Przegląd zastosowań w budowie maszyn i automatyce

Tuleje rozprężno-zaciskowe BK45 / RCK są powszechnie stosowane do mocowania różnorodnych elementów napędowych:

• Koła zębate i łańcuchowe: stabilne mocowanie w przekładniach o wysokiej dynamice,

• Koła pasowe: pasy wielorowkowe, klinowe i zębate w szybkobieżnych napędach pasowych,

• Bębny taśmociągów i przenośników: mocowanie wałów w napędach taśmociągów ciężkich,

• Krzywki, tarcze i ramiona manewrowe: precyzyjne pozycjonowanie w automatyce montażowej i robotyce.
