Tuleje rozprężno-zaciskowe BK50 / RCK50 (Cienkościenne, Samocentrujące)

• Tuleje Rozprężno-Zaciskowe BK50 | Cienkościenne

• Meta Description: Samocentrujące, cienkościenne tuleje rozprężno-zaciskowe BK50. Bezluzowy montaż w piastach o małej średnicy.

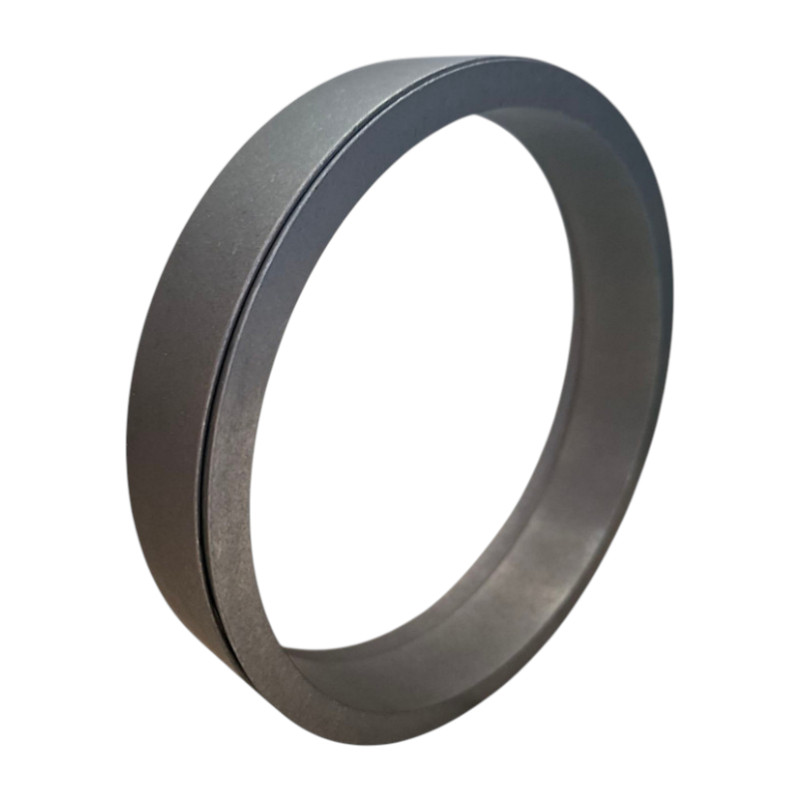

Kompaktowe wymiary i maksymalna precyzja: Tuleje rozprężno-zaciskowe BK50

Tuleje rozprężno-zaciskowe serii BK50 to specjalistyczne pierścienie mocujące zaprojektowane z myślą o tworzeniu sztywnych, bezluzowych połączeń wał-piasta w warunkach drastycznie ograniczonej przestrzeni montażowej. Stanowią idealną alternatywę dla połączeń wpustowych oraz tradycyjnych tulei mocujących, pozwalając na przenoszenie znacznych momentów obrotowych bez wycinania rowków wpustowych na wale.

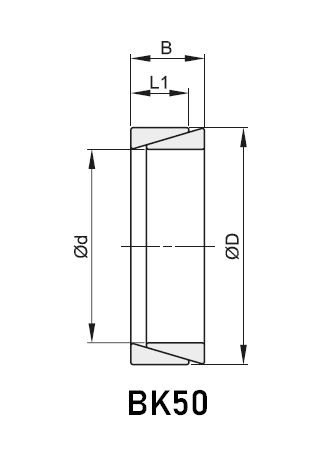

Główną cechą wyróżniającą konstrukcję BK50 jest jej cienkościenny przekrój poprzeczny (bardzo mała różnica pomiędzy średnicą wewnętrzną d a zewnętrzną D). Dzięki tej właściwości tuleje BK50 mogą być bezprzeszkodowo stosowane w piastach o niewielkich średnicach zewnętrznych i cienkich ściankach, bez ryzyka przekroczenia naprężeń dopuszczalnych materiału i pęknięcia piasty podczas dokręcania.

Zasada działania i specyfika konstrukcyjna tulei BK50

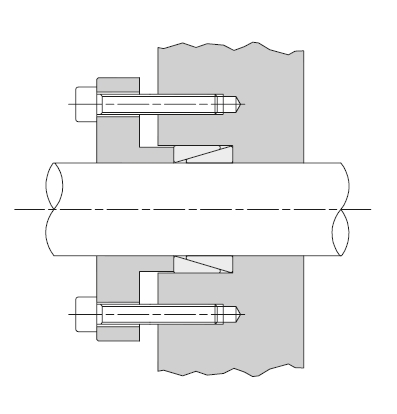

Tuleja rozprężno-zaciskowa BK50 składa się z dwóch precyzyjnie dopasowanych do siebie pierścieni ze stożkowymi powierzchniami roboczymi oraz zestawu utwardzanych śrub mocujących z łbem walcowym z gniazdem sześciokątnym (ampulowych).

Podczas dokręcania śrub osiowych, pierścienie stożkowe zachodzą na siebie, wytwarzając wysokie i równomiernie rozłożone naciski promieniowe na pełnym obwodzie 360st:

1. Pierścień wewnętrzny zaciska się ciasno na wale,

2. Pierścień zewnętrzny rozpiera się wewnątrz otworu piasty.

Model BK50 jest konstrukcją samocentrującą – gwarantuje perfekcyjne osiowanie połączonych elementów, eliminując bicie promieniowe i osiowe bez konieczności stosowania dodatkowych pierścieni prowadzących. Podczas montażu tuleja nie powoduje przesuwu osiowego piasty względem wału, co ułatwia precyzyjne pozycjonowanie kół w płaszczyźnie obróbczej.

Kluczowe zalety stosowania cienkościennych tulei BK50

• Niezwykle małe gabaryty promieniowe: Bardzo mała grubość ścianki umożliwia redukcję gabarytów obudów, średnic zewnętrznych kół pasowych czy kół zębatych, co przekłada się na mniejszą masę i mniejszą moment bezwładności całego napędu.

• Samocentrowanie z wysoką dokładnością biegu: Precyzyjne wykonanie powierzchni stożkowych zapewnia znakomitą współosiowość łączonych części i stabilną pracę przy wysokich prędkościach obrotowych.

• Brak przesuwu osiowego podczas dokręcania: Płaska konstrukcja sprawia, że piasta pozostaje dokładnie w miejscu jej wstępnego ustawienia na wale, co jest kluczowe w precyzyjnych napędach liniowych i przekładniach pasowych.

• Przenoszenie obciążeń tnących i dynamicznych: Eliminuje luz nawrotny (backlash), co drastycznie redukuje zużycie elementów przy pracy w układach z częstą zmianą kierunku obrotów (praca nawrotna).

• Brak konieczności obróbki wpustowej: Wystarczy wykorzystać wał oraz otwór piasty o standardowej tolerancji (np. h8/H8 dla wału i piasty), co drastycznie skraca czas i koszt obróbki mechanicznej.

Przegląd zastosowań w budowie maszyn i automatyce

Ze względu na kompaktowe wymiary i właściwości samocentrujące, tuleje BK50 stosowane są m.in. w:

• Małych i średnich kołach pasowych: koła do pasów zębatych i wielorowkowych w serwonapędach i osiach CNC,

• Cienkościennych kołach zębatych i łańcuchowych: tam, gdzie duża średnica otworu pod tuleję uszkodziłaby klasyczną piastę,

• Dźwigniach, mechanizmach zwrotnych i krzywkach: dokładne ustalanie kątowe w zakresie 360st,

• Bębnach przenośników taśmowych i rolkach transportowych: zwarta budowa wewnątrz obudowy rolki.
