Tuleja BK60

Tuleje rozprężno-zaciskowe (Seria BK60, RCK60)

• Tuleje Rozprężno-Zaciskowe BK60 RCK60 (BK30)

• Samocentrujące tuleje rozprężno-zaciskowe BK60, RCK60. Bezluzowy montaż wał-piasta o wysokim momencie obrotowym.

Moc, precyzja i uniwersalność: Tuleje rozprężno-zaciskowe BK60 i RCK60

Tuleje rozprężno-zaciskowe serii BK60, RCK60 to zaawansowane mechaniczne elementy łączące, zaprojektowane do tworzenia sztywnych, całkowicie bezluzowych połączeń między wałem napędowym a piastą elementu roboczego. stanowią nowoczesny standard w automatyce i budowie maszyn, trwale zastępując tradycyjne kliny oraz wpusty. Eliminują ryzyko powstawania luzów nawrotnych (backlash), spiętrzenia naprężeń w wpustach oraz kosztownej i czasochłonnej obróbki rowków.

Zoptymalizowane do wysokich momentów BK60 oraz ich bezpośrednie odpowiedniki RCK60 – charakteryzują się pełną samocentrycznością. Gwarantują najwyższą dokładność biegu promieniowego oraz możliwość pracy w najbardziej wymagających aplikacjach przemysłowych narażonych na dynamiczne obciążenia i pracę nawrotną.

Zasada działania i charakterystyka konstrukcyjna

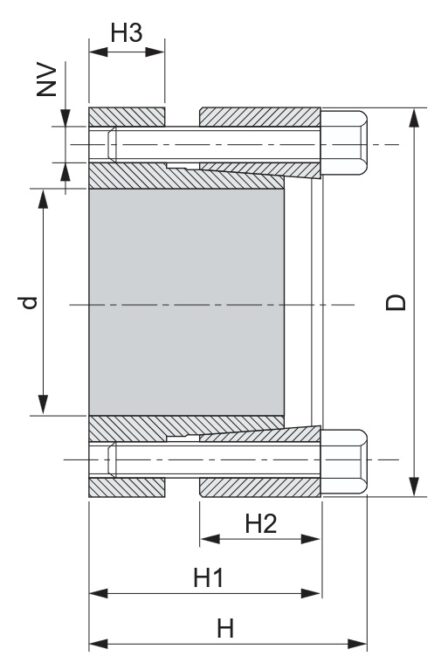

Zasada działania tulei opiera się na wykorzystaniu podwójnych pierścieni o powierzchniach stożkowych. W trakcie równomiernego dokręcania osiowych śrub mocujących (w klasie wytrzymałościowej 12.9), pierścienie stożkowe przesuwają się wzajemnie, wywierając wysoki nacisk promieniowy na pełnym obwodzie 360st:

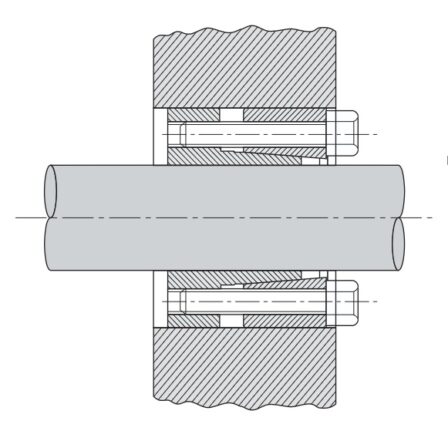

1. Wewnętrzna część tulei silnie zaciska się na wale,

2. Zewnętrzna część tulei rozpiera się precyzyjnie wewnątrz otworu piasty.

Generowana siła tarcia pozwala na bezluzowe przekazywanie dużych momentów obrotowych oraz sił osiowych, chroniąc wał przed ugięciem i uszkodzeniem powierzchni.

Porównanie i wyróżniki serii BK60 i RCK60

• Seria BK60 / RCK60 (Wysokie momenty obrotowe): Konstrukcja zaprojektowana do najcięższych zastosowań. Posiada szerszy profil styku stożków oraz większą liczbę śrub mocujących, co przekłada się na możliwość przenoszenia bardzo dużych obciążeń skręcających i udarowych przy zachowaniu pełnej stabilności położenia.

Kluczowe zalety stosowania tulei BK60 / RCK60

• Całkowita bezluzowość (Zero-Backlash): Brak wpustów i klinów wyklucza wybicie połączenia przy pracy nawrotnej (częste zmiany kierunku obrotów), co czyni je idealnym wyborem do serwonapędów i obrabiarek.

• Wysoka dokładność współosiowości: System samocentrujący gwarantuje znakomite wyważenie i minimalne bicie promieniowe, chroniąc łożyska przed przedwczesnym zużyciem.

• Dowolne ustawienie kątowe (360st): Umożliwia precyzyjny montaż i regulację kątową piasty względem wału w dowolnym położeniu przed ostatecznym dokręceniem śrub.

• Prosty montaż i demontaż: Zastosowanie gwintowanych otworów odciskowych (spychających) pozwala na szybkie zdemontowanie tulei podczas prac serwisowych bez ryzyka uszkodzenia powierzchni wału.

Przegląd zastosowań w przemyśle

Tuleje rozprężno-zaciskowe z tej grupy znajdują zastosowanie w większości gałęzi przemysłu maszynowego:

• Koła pasowe zębate i klinowe: w szybkobieżnych napędach pasowych obrabiarek i linii pakujących,

• Koła zębate i łańcuchowe: w ciężkich przekładniach mechanicznych oraz podajnikach,

• Bębny napędowe taśmociągów: stabilne przenoszenie dużych sił ciągnących w transporcie bliskim,

• Krzywki, tarcze hamulcowe i sprzęgła: precyzyjne układy sterowania i pozycjonowania w automatyce.
