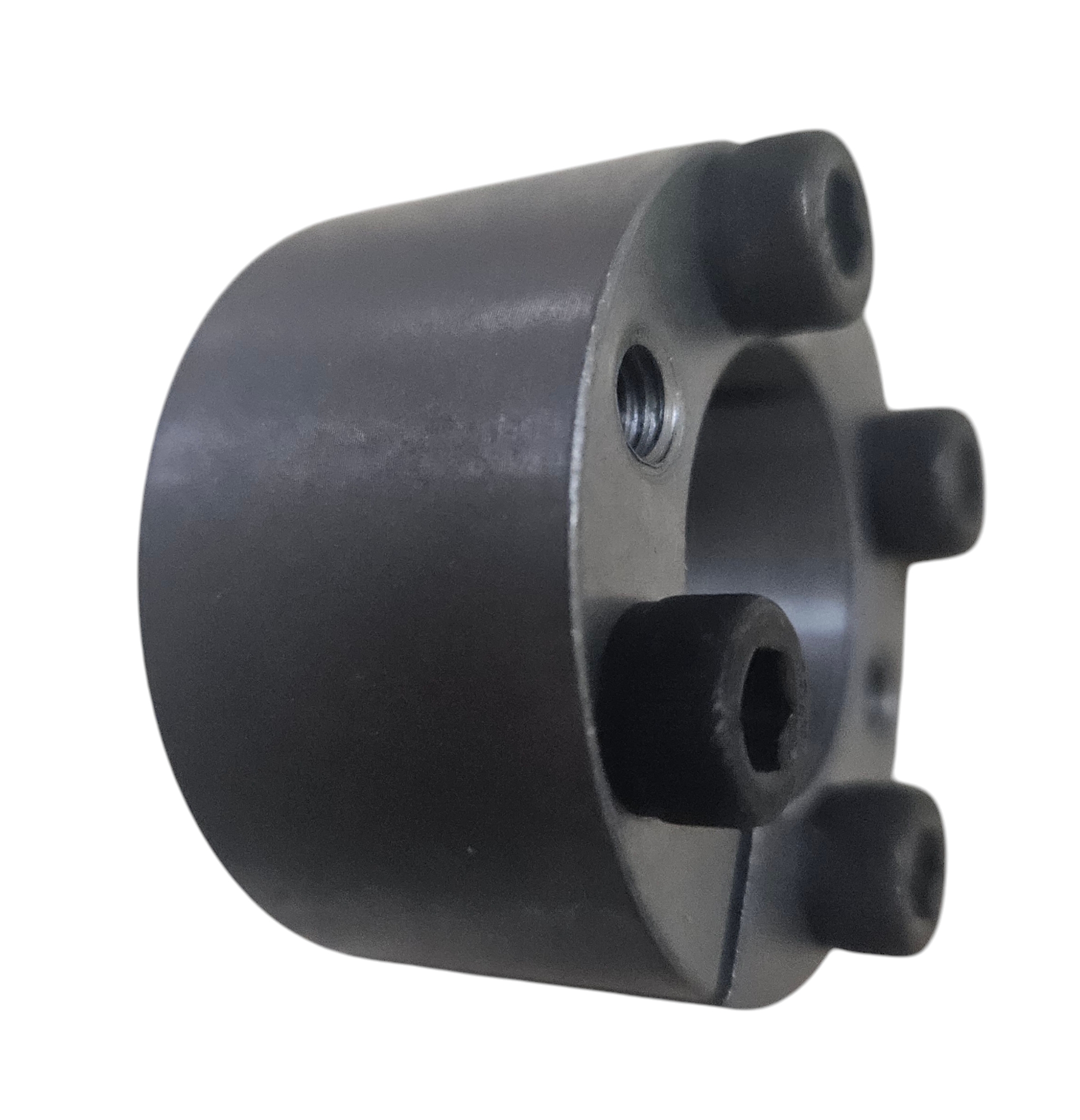

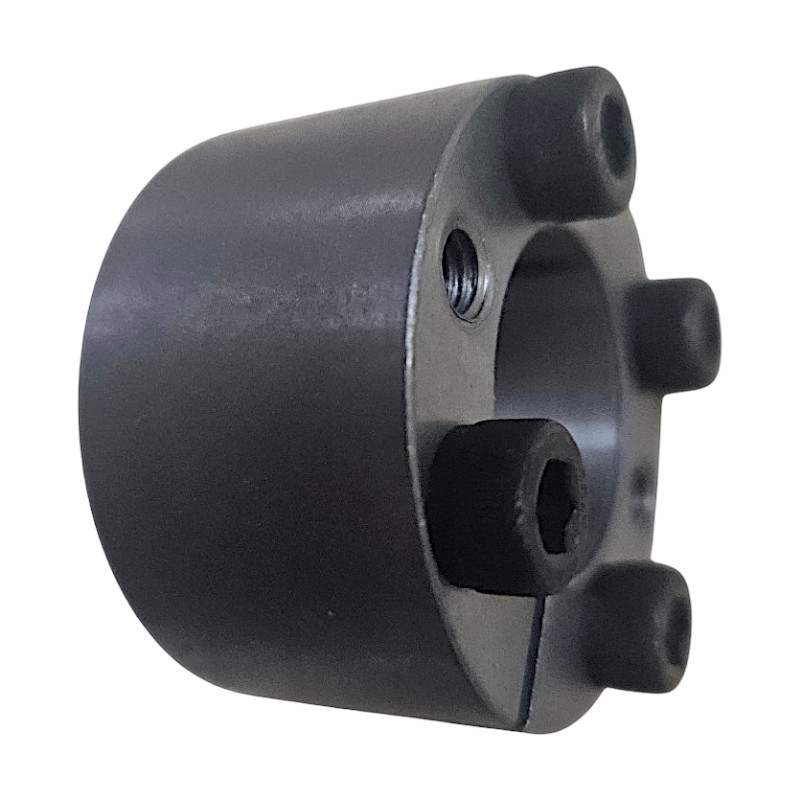

Tuleje rozprężno-zaciskowe BK61 – Niskoprofilowe elementy samocentrujące

• Tuleja Rozprężno-Zaciskowa BK61

• Samocentrujące tuleje rozprężno-zaciskowe BK61 o niskim profilu. Bezklinowe mocowanie wał-piasta.

Precyzja samocentrowania w zwartej budowie: Tuleje BK61

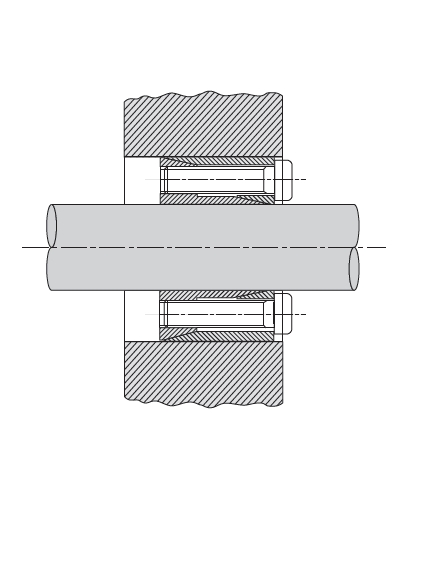

Tuleje rozprężno-zaciskowe serii BK61 (oznaczenie katalogowe: RCK61) to wyspecjalizowane, bezklinowe elementy mocujące, które łączą zalety konstrukcji samocentrujących z zaletami tulei niskoprofilowych (cienkościennych). Służą do sztywnego, całkowicie pozbawionego luzów łączenia kół pasowych, zębatych, łańcuchowych oraz tarcz z gładkimi wałami maszynowymi w miejscach, gdzie przestrzeń montażowa wokół piasty jest mocno ograniczona.

Konstrukcja BK61 opiera się na precyzyjnie spasowanych pierścieniach stożkowych o optymalnym kącie nachylenia, które są dociskane za pomocą gęstego wieńca śrub mocujących o wysokiej klasie wytrzymałości. Dzięki małej grubości ścianki, tuleja wywiera optymalne, równomiernie rozłożone naciski powierzchniowe, co pozwala na jej bezpieczne stosowanie nawet w piastach o mniejszych średnicach zewnętrznych bez ryzyka ich rozsadzenia.

Kluczowe zalety stosowania tulei rozprężno-zaciskowych BK61

• Konstrukcja samocentrująca (Self-centering): Tuleja automatycznie ustala i zachowuje idealną współosiowość oraz koncentryczność między wałem a piastą koła podczas procesu dokręcania. Eliminuje to bicie promieniowe i wibracje, drastycznie wydłużając żywotność łożysk.

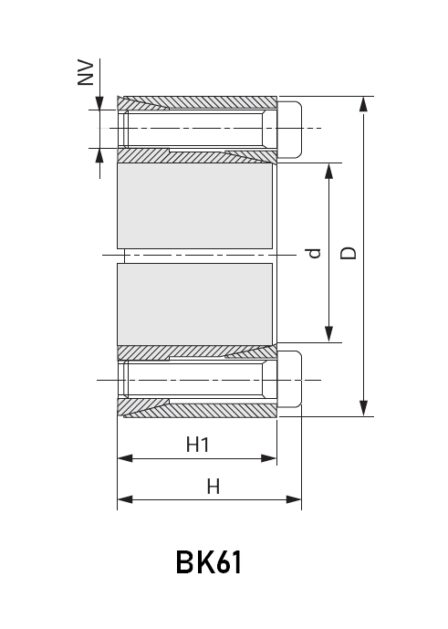

• Zredukowany profil poprzeczny (Smukła budowa): Mała różnica pomiędzy średnicą wewnętrzną $d$ a zewnętrzną $D$ umożliwia redukcję gabarytów całego węzła napędowego. Pozwala to na projektowanie mniejszych i lżejszych kół napędowych.

• Bezklinowe przenoszenie momentu obrotowego: Całkowite wyeliminowanie wpustów i klinów zapobiega spiętrzeniu naprężeń zmęczeniowych i nie osłabia struktury wału. Połączenie cierne na pełnym obwodzie 360° gwarantuje brak luzów nawrotnych przy pracy rewersyjnej.

• Brak przesunięcia osiowego podczas montażu: Specyfika geometrii serii BK61 sprawia, że podczas dokręcania śrub dociskowych montowane koło nie przesuwa się wzdłuż osi wału, co ułatwia precyzyjne ustawienie geometrii napędu.

Szerokie zastosowanie w precyzyjnej budowie maszyn

Tuleje rozprężno-zaciskowe BK61 stanowią niezastąpione ogniwo w:

• Układach pozycjonujących, automatyce przemysłowej oraz nowoczesnych serwonapędach,

• Maszynach pakujących, etykietujących, rozlewniczych oraz liniach sortujących,

• Transporterach i przenośnikach o lekkiej i średniej budowie,

• Przemysłowych urządzeniach wentylacyjnych i aparatach laboratoryjnych.
