Tuleja BK71

Tuleje rozprężno-zaciskowe BK71 – Samocentrujące elementy mocujące z kołnierzem

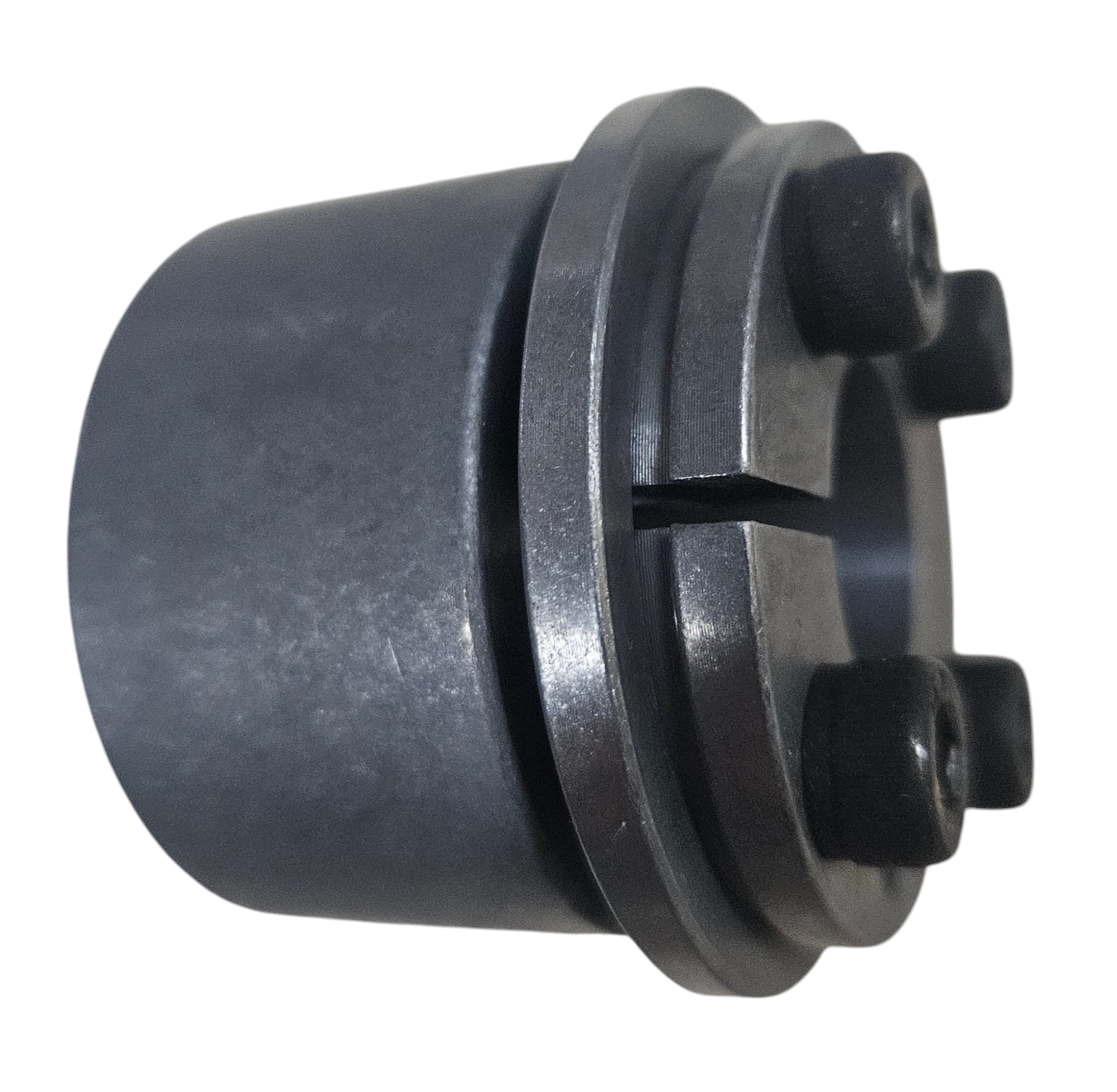

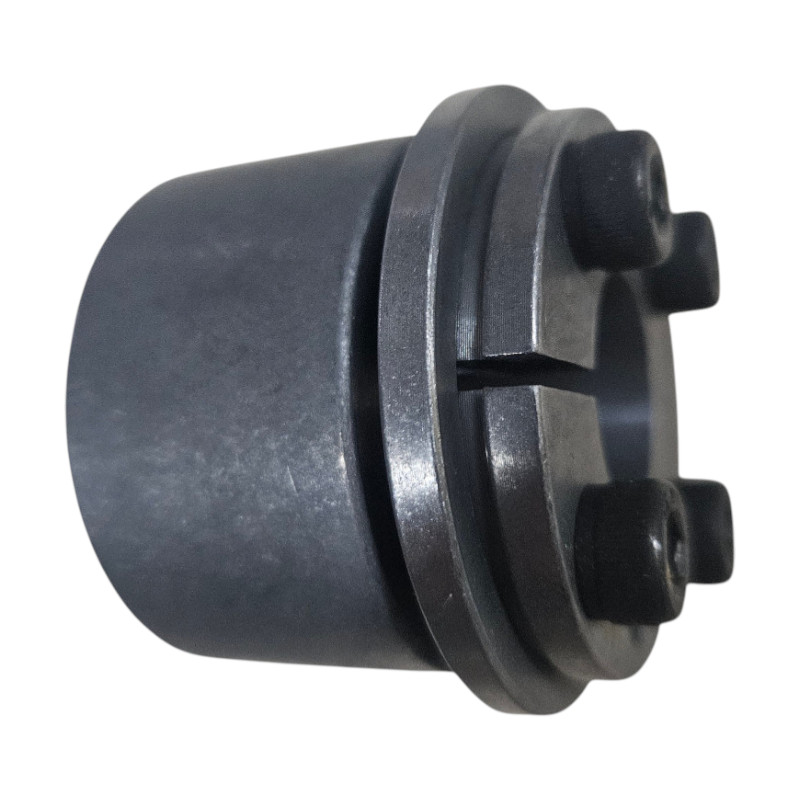

• Tuleja Rozprężno-Zaciskowa BK71

• Samocentrujące tuleje rozprężno-zaciskowe serii BK71. Bezklinowe, sztywne mocowanie wał-piasta z kołnierzem oporowym.

Maksymalna precyzja pozycjonowania: Tuleje BK71

Tuleje rozprężno-zaciskowe serii BK71 to wyspecjalizowane komponenty techniki napędowej, zaprojektowane do realizacji niezawodnych, sztywnych i całkowicie pozbawionych luzów połączeń ciernych. Służą do szybkiego montażu elementów obrotowych – takich jak koła zębate, koła pasowe (zębate i klinowe) oraz koła łańcuchowe – bezpośrednio na gładkich czopach wałów, bez konieczności kosztownego i osłabiającego strukturę frezowania rowków wpustowych.

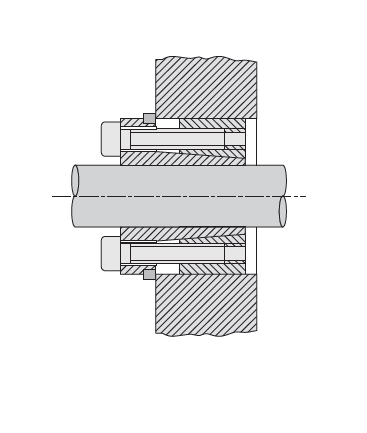

Głównym atutem konstrukcji BK71 jest zintegrowany kołnierz oporowy. Podczas etapowego dokręcania gęstego wieńca śrub imbusowych o najwyższej klasie wytrzymałości, kołnierz ten stanowi fizyczny zderzak dla montowanej piasty. Zapobiega to jakimkolwiek mikro-przesunięciom poosiowym (wzdłużnym) koła na wale w trakcie rozprężania stożków, co pozwala na zachowanie idealnej osiowości i geometrii całego układu napędowego.

Kluczowe zalety stosowania tulei rozprężno-zaciskowych BK71

• Gwarancja stałej pozycji osiowej: Dzięki szerokiemu kołnierzowi, dokręcanie śrub dociskowych nie powoduje efektu "wciągania" piasty wzdłuż osi wału. Jest to kluczowe w precyzyjnych aplikacjach wieloosiowych, gdzie płaszczyzny kół pasowych lub zębatych muszą idealnie się pokrywać.

• Doskonałe właściwości samocentrujące: Geometria wewnętrznych pierścieni stożkowych automatycznie zapewnia idealną współosiowość i koncentryczność pomiędzy wałem a otworem piasty. Rozwiązanie to całkowicie eliminuje bicie promieniowe i redukuje wibracje podczas pracy z wysokimi prędkościami obrotowymi.

• Transmisja napędu bez luzów nawrotnych (Bezklinowa): Przeniesienie momentu obrotowego odbywa się na pełnym obwodzie 360° za sprawą siły tarcia. Zapobiega to wybijaniu się połączenia i sprawia, że seria BK71 doskonale radzi sobie w aplikacjach dynamicznych o charakterze rewersyjnym (częsta zmiana kierunku obrotów).

• Ochrona zmęczeniowa wałów maszynowych: Rezygnacja z tradycyjnych wpustów i klinów eliminuje zjawisko spiętrzenia naprężeń w materiale, co zwiększa wytrzymałość zmęczeniową wału i pozwala na optymalizację jego średnicy.
