Typ KC

Prowadnice z podwyższonym grzbietem w ceowniku – Profil KC

• Prowadnica Łańcucha w Ceowniku Typ KC

• Prowadnice z grzbietem (Typ K) w ceowniku stalowym C. Profil KC z tworzywa PE-UHMW. Stabilność osiowa i łatwy montaż.

Perfekcyjne centrowanie i maksymalna sztywność: Profil KC

Prowadnice do łańcuchów rolkowych o profilu z podwyższonym grzbietem w ceowniku stalowym to profesjonalne rozwiązanie inżynieryjne, stworzone z myślą o stabilizacji jednorzędowych łańcuchów rolkowych (Simplex) pracujących pod dużym obciążeniem mechanicznym.

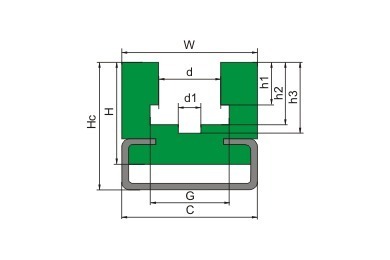

Konstrukcja tego systemu opiera się na dwóch uzupełniających się elementach:

1. Wkład ślizgowy z podwyższonym grzbietem (Profil K): Wykonany z litego tworzywa sztucznego, posiada centralny klin, który idealnie wchodzi w przestrzeń między wewnętrznymi płytkami ogniw łańcucha. Gwarantuje to perfekcyjne centrowanie osiowe, podczas gdy rolki łańcucha toczą się gładko po bocznych półkach profilu.

2. Zewnętrzny ceownik stalowy (Obudowa C): Metalowy profil (najczęściej stal ocynkowana C-3, C-5 lub C-9) stanowi sztywną bazę montażową. Eliminuje on problem rozszerzalności termicznej polietylenu oraz zapobiega uginaniu się prowadnicy na długich, niepodpartych odcinkach linii transportowej.

Profile dostarczane są w standardowych, wygodnych do instalacji odcinkach o długości 2000 mm (2 metry) i są w pełni zgodne z normami DIN 8187 / ISO 606.

Dlaczego warto wybrać profil z grzbietem w ceowniku (KC)?

• Stabilność osiowa bez oporów bocznych: Środkowy grzbiet utrzymuje łańcuch w idealnej linii prostej. Ponieważ płytki łańcucha nie ocierają się o zewnętrzne ścianki (jak w profilach korytowych U), tarcie jest zminimalizowane do minimum.

• Wysoka odporność mechaniczna dzięki PE-UHMW: Wkładki ślizgowe produkowane są z wysokiej jakości polietylenu o ultrawysokiej masie cząsteczkowej. Tworzywo to cechuje się doskonałymi właściwościami samosmarnymi, bardzo niskim współczynnikiem tarcia oraz odpornością na ścieranie.

• Prosty i trwały montaż: Dzięki stalowej obudowie montaż prowadnicy jest niezwykle szybki. Ceownik można przyspawać bezpośrednio do stalowej konstrukcji transportera lub stabilnie przykręcić, co gwarantuje niezmienne położenie toru jazdy łańcucha.

• Ochrona przed zanieczyszczeniami: Otwarta konstrukcja z bocznymi półkami (w przeciwieństwie do profili rynnowych) ułatwia odprowadzanie drobnych zanieczyszczeń, pyłu czy wiórów na zewnątrz profilu, co zapobiega blokowaniu się elementów roboczych.

• Szybki serwis (Modułowa budowa): Po długotrwałej eksploatacji zużyciu ulega jedynie wkładka z tworzywa PE. Konstrukcja pozwala na jej szybkie wysunięcie i zastąpienie nową, bez konieczności demontażu przyspawanego lub przykręconego ceownika stalowego.
