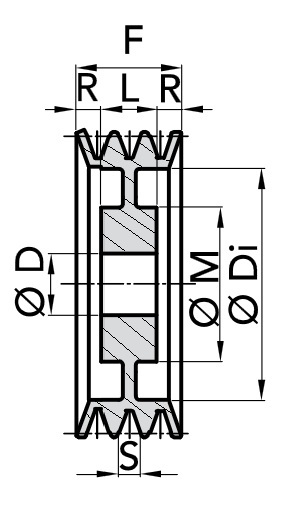

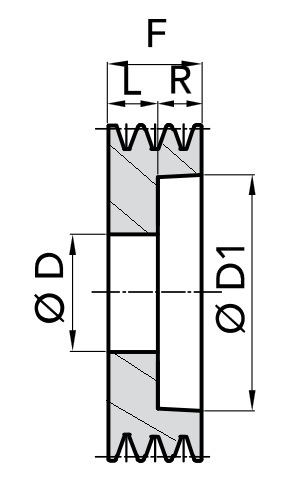

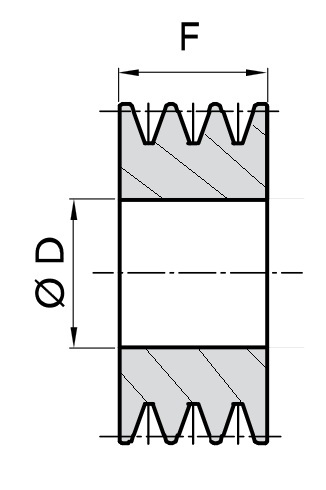

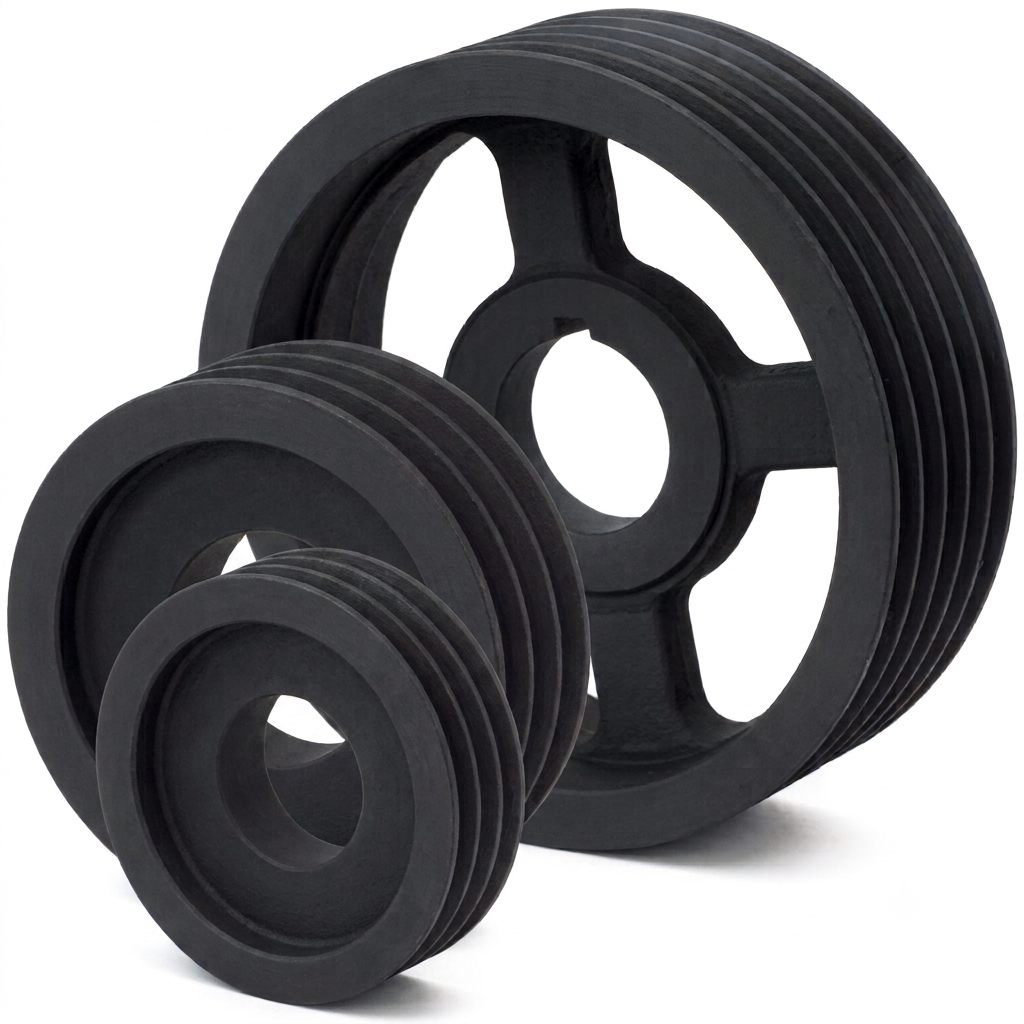

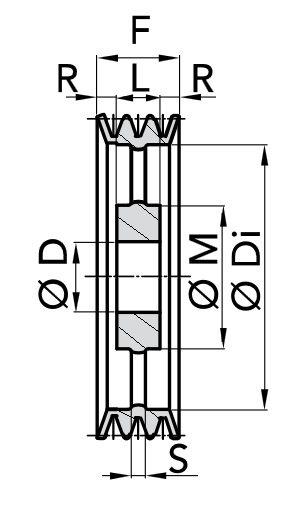

W 3 standardowych typach: A, B oraz C możemy zaproponować koła pasowe, które są stosowane pod pas klinowy pod
tuleje rozprężno-zaciskowe. Ponadto w każdym z dostępnych typów można również nabyć kolejne 5 lub 6 wersji
artykułów zróżnicowanych ze względu na liczbę zastosowanych rowków, których posiadają od 1 do nawet 6.
Potwierdzeniem ich trwałości oraz jakości wykonania jest chociażby zgodność z międzynarodowymi normami DIN 2211-3,
a także ISO 4183.
| wdt_ID | wdt_created_by | wdt_created_at | wdt_last_edited_by | wdt_last_edited_at | NR katalogowy | d | D | H | H1 | H2 | Śruby | Moment dokręcania (Nm) | Ilość śrub | Śruby do odkręcania | Ilość śrub | Przenoszony moment Mt (Nm) | Przenoszony moment Ta (KN) | Nacisk na wałek Pa (N/mm²) | Nacisk na piastę Pm (N/mm²) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 860 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE025 | 25 | 55 | 46 | 40 | 32 | M6x35 | 17 | 6 | M6x35 | 3 | 799 | 64 | 314 | 107 |
| 861 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE028 | 28 | 55 | 46 | 40 | 32 | M6x35 | 17 | 6 | M6x35 | 3 | 895 | 64 | 281 | 107 |
| 862 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE030 | 30 | 55 | 46 | 40 | 32 | M6x35 | 17 | 6 | M6x35 | 3 | 959 | 64 | 262 | 107 |
| 863 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE035 | 35 | 60 | 60 | 54 | 44 | M6x45 | 17 | 7 | M6x45 | 3 | 1306 | 75 | 185 | 83 |
| 864 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE038 | 38 | 75 | 62 | 54 | 44 | M8x50 | 41 | 7 | M8x50 | 3 | 2567 | 135 | 308 | 121 |
| 865 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE040 | 40 | 75 | 62 | 54 | 44 | M8x50 | 41 | 7 | M8x50 | 3 | 2702 | 135 | 293 | 121 |
| 866 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE042 | 42 | 75 | 62 | 54 | 44 | M8x50 | 41 | 7 | M8x50 | 3 | 2837 | 135 | 279 | 121 |
| 867 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE045 | 45 | 75 | 62 | 54 | 44 | M8x50 | 41 | 7 | M8x50 | 3 | 3040 | 135 | 260 | 121 |
| 868 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE048 | 48 | 80 | 72 | 64 | 56 | M8x55 | 41 | 8 | M8x55 | 4 | 3707 | 154 | 216 | 102 |
| 869 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE050 | 50 | 80 | 72 | 64 | 56 | M8x55 | 41 | 8 | M8x55 | 4 | 3861 | 154 | 207 | 102 |
| 870 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE055 | 55 | 85 | 72 | 64 | 56 | M8x55 | 41 | 9 | M8x55 | 4 | 4779 | 174 | 212 | 108 |
| 871 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE060 | 60 | 90 | 72 | 64 | 56 | M8x55 | 41 | 10 | M8x55 | 4 | 5793 | 193 | 216 | 113 |
| 872 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE065 | 65 | 95 | 72 | 64 | 56 | M8x55 | 41 | 10 | M8x55 | 4 | 6276 | 193 | 199 | 107 |
| 873 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE070 | 70 | 110 | 88 | 78 | 70 | M10x60 | 83 | 10 | M10x60 | 4 | 10951 | 313 | 235 | 120 |
| 874 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE075 | 75 | 115 | 88 | 78 | 70 | M10x60 | 83 | 10 | M10x60 | 4 | 11733 | 313 | 220 | 115 |
| 875 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE080 | 80 | 120 | 88 | 78 | 70 | M10x60 | 83 | 11 | M10x60 | 4 | 13768 | 344 | 227 | 121 |
| 876 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE085 | 85 | 125 | 88 | 78 | 70 | M10x60 | 83 | 12 | M10x60 | 5 | 15959 | 376 | 233 | 127 |
| 877 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE090 | 90 | 130 | 88 | 78 | 70 | M10x60 | 83 | 12 | M10x60 | 5 | 16898 | 376 | 220 | 122 |
| 878 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE095 | 95 | 135 | 88 | 78 | 70 | M10x60 | 83 | 12 | M10x60 | 5 | 17837 | 376 | 208 | 117 |
| 879 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE100 | 100 | 145 | 112 | 100 | 90 | M12x80 | 145 | 11 | M12x80 | 4 | 25029 | 501 | 211 | 113 |
| 880 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE110 | 110 | 155 | 112 | 100 | 90 | M12x80 | 145 | 12 | M12x80 | 5 | 30039 | 546 | 209 | 115 |
| 881 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE120 | 120 | 165 | 112 | 100 | 90 | M12x80 | 145 | 14 | M12x80 | 6 | 38226 | 637 | 224 | 127 |
| 882 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE130 | 130 | 180 | 130 | 116 | 104 | M14x90 | 230 | 12 | M14x90 | 5 | 48270 | 743 | 201 | 117 |
| 883 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE140 | 140 | 190 | 130 | 116 | 104 | M14x90 | 230 | 14 | M14x90 | 7 | 60654 | 866 | 217 | 129 |
| 884 | admindagar | 03/11/2025 07:39 PM | admindagar | 03/11/2025 07:39 PM | KLEE150 | 150 | 200 | 130 | 116 | 104 | M14x90 | 230 | 15 | M14x90 | 7 | 69628 | 928 | 217 | 132 |
Możliwości kół pasowych pod tuleje rozprężno-zaciskowe
Zastosowanie tych elementów charakteryzuje się przede wszystkim bardzo łatwym i szybkim montażem. Poza tym
cechują się one również bardzo wysokimi parametrami w zakresie trwałości, czego dowodem jest wykorzystanie bardzo
dobrego stopu żeliwa do ich wykonania. Wszystkie te elementy składają się również na stabilność konstrukcji, która
będzie mogła wydajnie pracować nawet przy stosunkowo dużych prędkościach działaniach maszyny. Oprócz kół
pasowych pod tuleje rozprężno-zaciskowe zapewniamy również opcje pod Taper Lock czy otwór pilotażowy.
