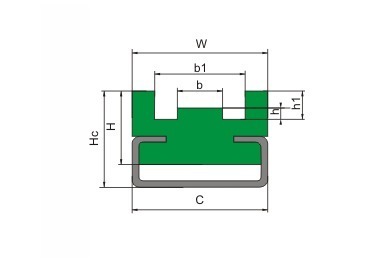

| Kod produktu | Łańcuch DIN 8187 | Wymiary łańcucha | H (mm) |
Hc (mm) |
W (mm) |
C (mm) |
h (mm) |
h1 (mm) |
b (mm) |
b1 (mm) |
Kod ceownika |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D00046 | 06B-1 | 3/8” x 7/32” | 14 | 17 | 20 | 20 | 1,5 | 1,1 | 3,8 | 13,0 | C3 |
| D00047 | 083-1 | 1/2” x 3/16” | 14 | 17 | 20 | 20 | 1,6 | 1,4 | 3,0 | 12,4 | C3 |
| D00048 | 085-1 | 1/2” x 1/4” | 14 | 17 | 22 | 20 | 2,2 | 1,6 | 4,5 | 15,1 | C3 |
| D00049 | 08B-1 | 1/2’’ x 5/16’’ | 16 | 20 | 25 | 20 | 2,2 | 1,6 | 5,7 | 16,3 | C3 |
| D00050 | - | 5/8” x 1/4” | 16 | 20 | 25 | 20 | 2,6 | 2,1 | 4,1 | 16,1 | C3 |
| D00051 | 10B-1 | 5/8” x 3/8” | 16 | 20 | 28 | 28 | 2,6 | 2,1 | 7,4 | 19,2 | C5 |
| D00052 | 12B-1 | 3/4” x 7/16” | 18 | 22 | 30 | 28 | 2,4 | 2,8 | 9,2 | 21,8 | C5 |
| D00053 | 16B-1 | 1” x 17mm | 25 | 30 | 42 | 38 | 3,5 | 3,3 | 15,0 | 33,8 | C9 |
| D00054 | 20B-1 | 1 1/4” x 3/4” | 30 | 35 | 50 | 38 | 4,2 | 4,0 | 16,8 | 40,0 | C9 |
